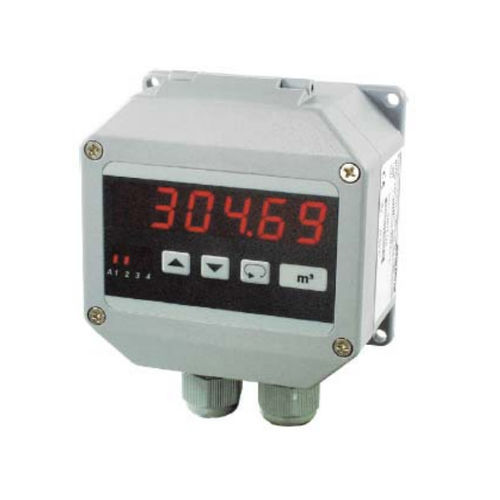

Afficheur alphanumérique DTA 1010

à 5 chiffrespour mesure de niveau de réservoirscompact

Affichage numérique du niveau du réservoir Caractéristiques 1 entrée pour signaux standard 0/4-20 ma ou 0/2-10 v dc 1 entrée pour la correction automatique du niveau de remplissage, en option : 2. entrée pour un transmetteur de mesure de pression affichage du volume ou de la masse (poids) 6 formes de réservoir standard ou spéciales sélectionnables max. 2 sorties d'alarme, relais inverseur, fonction min/max type de protection ip 65 champ d'affichage chiffres 0...999999 réglage possible en l'absence de pression Description de l'appareil L'indicateur numérique de contenu de réservoir DTA 1010 permet de déterminer le contenu de réservoirs de différentes formes, même lorsqu'il n'existe pas de relation linéaire entre la hauteur de remplissage et le contenu, c'est-à-dire que le système compense les formes de réservoirs non standardisées. La mesure est basée sur la pression hydrostatique ou la pression différentielle (avec 2 capteurs de pression) ou sur des capteurs de distance (par exemple, ultrasons, radar, potentiomètre). L'appareil offre la possibilité de connecter un capteur de niveau supplémentaire. Lorsqu'un niveau spécifique est atteint, l'affichage est corrigé à la valeur correspondant à la hauteur de remplissage du réservoir dans lequel le capteur de niveau a été installé. La programmation s'effectue à l'aide du clavier à membrane situé à l'avant de l'appareil. Les sorties d'alarme peuvent être programmées en tant que fonctions min. ou max. Les états de commutation sont indiqués par des diodes électroluminescentes. Lorsque le filtre numérique est activé, la moyenne de 16 valeurs de mesure est calculée et affichée en continu. Un signal analogique proportionnel au contenu du réservoir est fourni dans la plage 0...20 mA / 0...10 V DC ou 4...20 mA / 2...10 V DC. Le passage d'un signal de courant à un signal de tension dépend de la charge (> 500 Ω pour la tension).
