Appareillage de commutation isolé au gaz SF6 ZF12B -72.5/126/145 (L)

à haute tensionACtriphasé

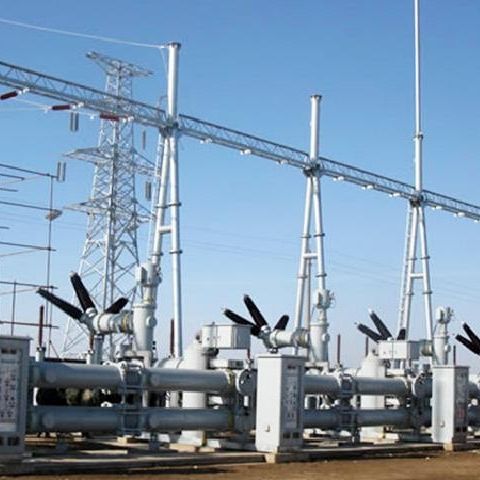

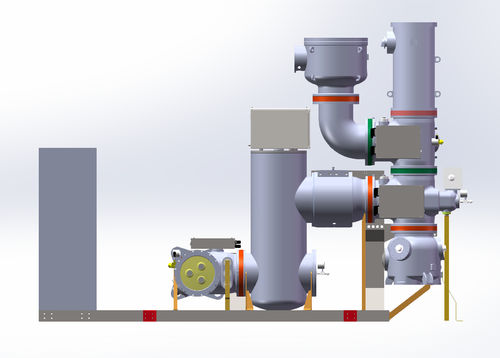

L'appareillage de commutation à isolation gazeuse (GIS) est un appareillage de commutation triphasé à haute tension qui est utilisé pour le contrôle, la mesure, la protection et la commutation des lignes de transmission. Depuis 1984, plus de 5000 baies sont en service, certaines étant exportées en Thaïlande, en Guinée équatoriale et dans d'autres pays. Le GIS ZF12B -72.5/126/145 (L) contient les principaux équipements de sous-station, tels que le disjoncteur, le sectionneur, le sectionneur de terre, le transformateur de tension, le transformateur de courant et le parafoudre. Tous les composants sont triphasés dans une fermeture. Dans le ZF12B, le sectionneur et le sectionneur de terre sont combinés en un type DS/ES à 3 positions de travail pour optimiser la structure de l'équipement et le rendre plus compact. 1. La série ZF12B est équipée d'un DS/ES à 3 positions de travail, qui présente les avantages suivants : compacité, flexibilité de la configuration, verrouillage physiquement mécanique et haute fiabilité. 2. Le mécanisme est exempt d'huile/gaz, de construction simple, d'entretien facile et de fonctionnement fiable. 3. Le boîtier est en alliage d'aluminium pour assurer un poids léger, une faible élévation de température et une forte anticorrosion... 4. Des systèmes de double scellement sont adoptés pour garantir une grande fiabilité en matière d'étanchéité au gaz et le taux annuel de fuite de gaz est inférieur à 0,5%. 5. Excellentes performances en matière d'isolation, de conduction et de transport du courant.
