Répéteur PROFIBUS FLEXtra®

de communicationindustrielde réseaux

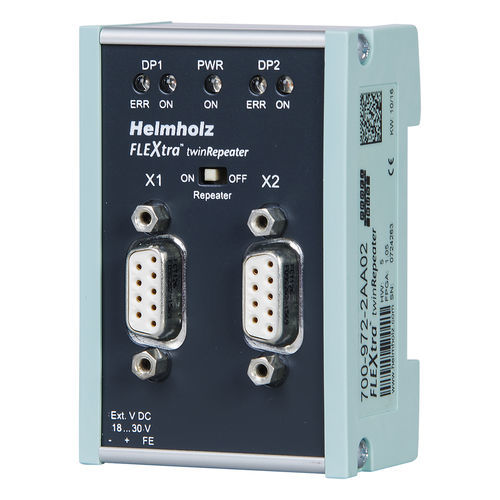

Malgré sa petite taille, le FLEXtra® twinRepeater est un répéteur PROFIBUS complet conçu pour être monté sur un rail DIN. Il régénère le signal électrique entrant sur une ligne de bus et le retransmet (mise en forme des bits et retransmission). Les signaux sont restaurés en niveau, en pente et en rapport cyclique. Le FLEXtra® twinRepeater supporte des débits de 9,6 kbps à 12 Mbps et les reconnaît automatiquement. Il peut être utilisé pour l'extension du bus (jusqu'à 1 km avec 2 FLEXtra® twinRepeater), pour augmenter le nombre de participants et pour étendre le système. En même temps, il est possible de l'utiliser dans des réseaux MPI. Le FLEXtra® twinRepeater permet, en tant qu'option d'application spéciale, de configurer les stubs en tant que segments séparés. Les LED d'état intégrées pour chaque segment fournissent un aperçu rapide de l'état actuel du bus. De plus, le FLEXtra® twinRepeater fournit une isolation électrique entre les deux segments PROFIBUS. Il dispose en outre d'un interrupteur permettant de désactiver la fonction de répétition. Les segments sont séparés mais continuent à fonctionner pour eux-mêmes. Des connecteurs PROFIBUS sont nécessaires pour le raccordement au câble PROFIBUS. Peut être utilisé pour l'extension du bus ou comme ligne d'embranchement Augmentation du nombre de participants Extension du système Peut également être utilisé dans les réseaux MPI LED d'état pour chaque segment La fonction de répétition peut être désactivée Isolation électrique
