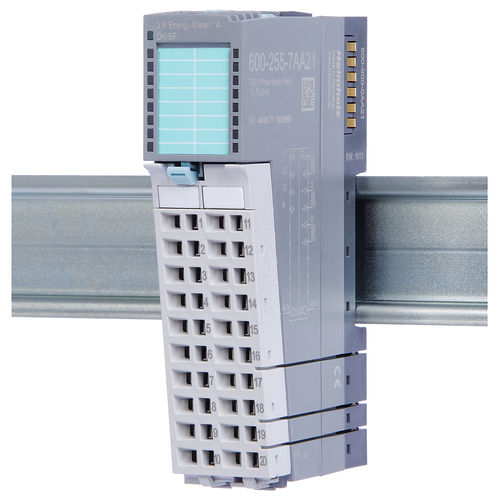

Compteur d'énergie électrique triphasé 600-255-7AA21

sur rail DIN50 Hz60 Hz

Le module de fonction Energy Meter pour le système TB20 IO enregistre toutes les valeurs de mesure essentielles des réseaux AC 230 V en ce qui concerne la mesure du courant et de la tension. Les tensions d'entrée (3 phases + N) peuvent être connectées directement au module. En plus des informations générales sur l'état, la configuration du module permet d'afficher jusqu'à 7 lectures dans le tableau des images d'entrée. En cas de défaillance du système, les valeurs du compteur contrôlable sont stockées dans une mémoire non volatile. Les courants d'entrée sont couplés par des transformateurs de courant. Le module Energy Meter est conçu pour un courant secondaire maximal de 1 A. D'autres courants secondaires nominaux, ainsi que l'utilisation de bobines de Rogowski, sont disponibles sur demande. Remarque : les modules individuels ne peuvent pas être combinés avec les systèmes d'E/S d'autres fabricants. Paramètres du module Seuil de surtension / sous-tension Seuil de surintensité Délai de transition vers le zéro Activation du compteur d'énergie fréquence de ligne 50/60 Hz mesure de la tension en 3 ou 4 fils Valeurs d'entrée de la table d'images de traitement Paramètres pour les phases A, B et C Courant primaire Courant secondaire Correction de l'erreur d'angle de phase (pour l'erreur d'angle de phase du transformateur de courant) Diagnostic de passage à zéro, de surtension / sous-tension, de surintensité Table d'images d'entrée de processus configurable 7 lectures simultanées Tension efficace A,B,C Courant efficace A,B,C A, B, C et puissance/énergie réelle totale A, B, C et puissance/énergie apparente totale A, B, C et puissance/énergie réactive totale Fréquence Facteur de puissance A, B, C et total Angle de phase entre les tensions ou entre les courants Messages de diagnostic Déphasage Surtension / sous-tension Surintensité Pas de passage à zéro (pas de phase) Erreurs de configuration
