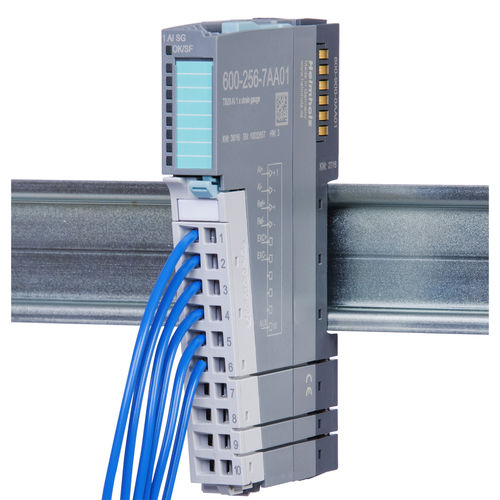

Module de pesage numérique 600-256-7AA01

pour l'industrie

Le module de pesage sert à mesurer et à traiter les signaux provenant de capteurs de poids, de couple ou de force. Le module de pesage permet la connexion directe d'une cellule de charge dans le circuit en pont complet à jauges de contrainte (circuit en pont alimenté en tension). La tension d'alimentation du pont est générée à partir du bus de la paroi arrière du TB20 et s'élève à 5 V avec une charge maximale de 70 mA. La sortie de tension est protégée par un fusible interne réversible contre les surcharges et les courts-circuits. Des cellules de pesage d'un maximum de 72 Ω peuvent être connectées. Il est possible d'alimenter la cellule de charge par un pont externe. La tension du pont peut être mesurée sur la cellule de charge avec une connexion à 6 fils. La valeur mesurée est incorporée dans le calcul de la valeur de mesure. Contrôlée par l'application, la détection de rupture de fil peut également avoir lieu en alimentant le canal de mesure en courant d'essai. Les canaux d'entrée ont une résolution de 24 bits. Les valeurs mesurées peuvent être configurées en mV/V ou en kg. Les taux d'échantillonnage réglables permettent de supprimer les tensions parasites et les fluctuations mécaniques de la mesure. Les perturbations provenant d'une série de valeurs mesurées peuvent être lissées à l'aide d'une moyenne mathématique mobile. Une comparaison du point zéro du peson peut être effectuée avec le décalage, ou une mesure avec une valeur définie peut être commencée. Les écarts de linéarité des instruments de mesure peuvent être linéarisés avec un maximum de 5 points d'échantillonnage. Les entrées de mesure sont protégées contre les surtensions liées au potentiel de 24 V et possèdent une isolation électrique avec une rigidité diélectrique de 500 V. Taux d'échantillonnage réglables Entrées de mesure avec protection contre les surtensions liées au potentiel de 24 V
