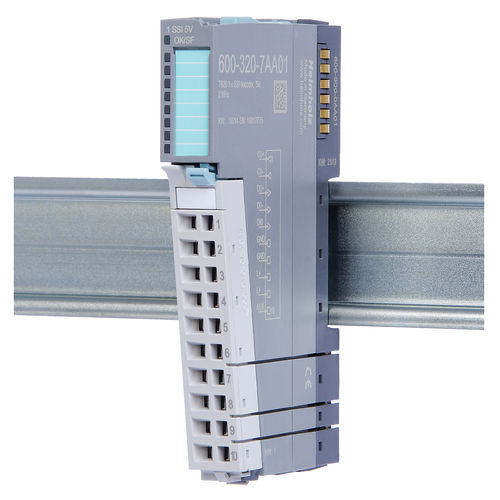

Module d'interface RS-422 600-320-7AA01

industrielsur rail DIN

L'interface série synchrone est une norme qui permet d'obtenir des données de position absolue pour un capteur de position linéaire ou angulaire. Sur le plan matériel, l'interface série synchrone du module est mise en œuvre sous la forme d'une connexion point à point telle que définie dans la norme RS-422. De plus, afin d'éviter les boucles de masse, des opto-isolateurs sont utilisés pour obtenir une isolation électrique totale. L'excellente immunité au bruit est assurée par le fait que les signaux d'horloge et de données sont envoyés par des câbles à paires torsadées utilisant une transmission synchrone et symétrique. Il en résulte une fiabilité et une robustesse élevées, ce qui rend le module idéal pour une utilisation dans des environnements industriels. L'interface codeur SSI TB20 permet de connecter un codeur SSI avec une vitesse de transmission allant jusqu'à 2 MHz. Le nombre de bits de données étant également réglable, le module offre une flexibilité maximale en termes de résolutions de codeur prises en charge. Les valeurs de données peuvent être en code binaire ou en code binaire réfléchi (code Gray), et peuvent être normalisées afin de garantir que seuls les bits pertinents pour la position seront transmis. En outre, un bit de parité peut être évalué en option afin de vérifier l'intégrité des données. Il est également possible de transmettre des bits spéciaux, utilisés par certains capteurs pour effectuer des tâches telles que la signalisation des états d'erreur au maître. Une entrée numérique de 24 V peut être configurée comme fonction de verrouillage afin de conserver la valeur du codeur lorsque des événements externes spécifiques se produisent. En outre, deux comparateurs configurables facilitent la détection rapide des positions dans le programme PLC. Outre la valeur du codeur, toutes les informations relatives à l'état de l'interface du codeur sont disponibles dans le tableau des images d'entrée de l'API. Prise en charge de 13 à 31 bits de données Monotour et multitour
