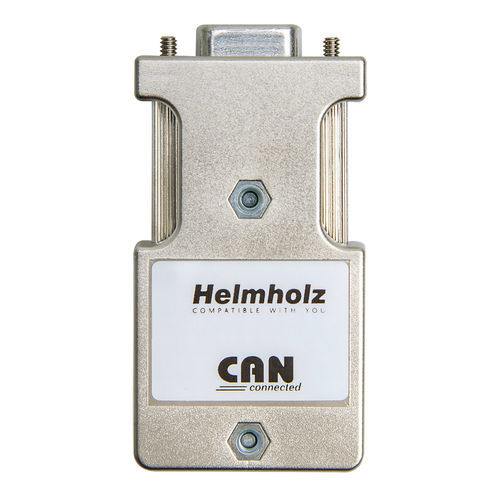

Connecteur de données 700-690-1BA12

Socketpour transmissionde câbles

Le connecteur de bus CAN sert à connecter un participant au bus CAN au câble de bus CAN. Le connecteur se monte rapidement et dispose d'une résistance de terminaison intégrée et connectable. Helmholz vous propose le connecteur de bus CAN pour des vitesses de transmission allant jusqu'à 1 Mbps. Le connecteur de bus CAN est enfiché directement sur l'interface de bus CAN (prise SUB-D, 9 broches) des participants au bus CAN. Les câbles du bus CAN sont raccordés à l'aide de bornes à vis à 6 broches. Un commutateur à glissière permet de déterminer si le connecteur doit être utilisé en tant que nœud ou à l'extrémité du segment. L'interrupteur peut également être utilisé dans l'état installé. Le réglage est clairement visible. En mode nœud ("OFF"), le connecteur doit être utilisé lorsque le bus entrant et le bus sortant sont connectés l'un à l'autre. La résistance de terminaison est alors inefficace. En tant que fin de segment ("ON"), le connecteur doit être placé respectivement sur le premier et le dernier participant (le plus à l'extérieur) du segment. Dans ce cas, la résistance de terminaison est connectée au bus entrant et le bus sortant est déconnecté. Les connecteurs CAN fonctionnent également dans la plage de température ambiante étendue de -25 °C à +85 °C. 24 V pour l'alimentation des participants Boîtier métallisé Aucune pièce susceptible d'être perdue Petite taille La température ambiante maximale pour UL est de +60 °C
