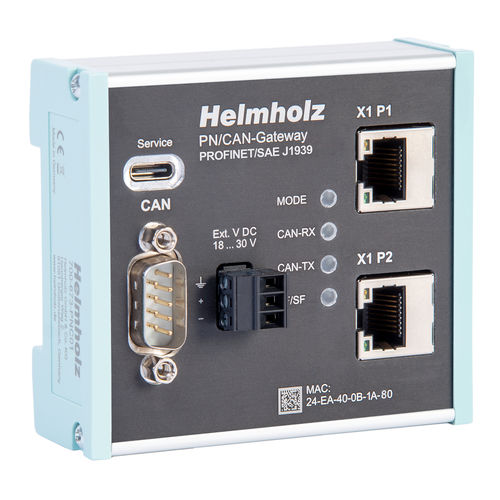

Passerelle de communication 700-673-PNC01

industriellemédiaUSB

La passerelle PN/CAN permet de connecter facilement des appareils CAN à un réseau PROFINET. La passerelle PN/CAN SAE J1939 peut être utilisée comme appareil SAE J1939 complet ou pour la simulation et le diagnostic d'un réseau SAE J1939. Les données des groupes de paramètres (PGN) peuvent être échangées directement dans la zone de données E/S de l'automate. La passerelle est entièrement configurée à l'aide d'un GSDML via la configuration PROFINET et ne nécessite aucun logiciel supplémentaire. L'adresse source (SA) est librement réglable. Les messages simples et multi-paquets sont librement disponibles en communication directe et en tant que requêtes. En outre, l'appareil peut être utilisé comme participant passif pour la lecture transparente des messages PGN d'un réseau SAE J1939. Les fonctions MRP (media redundancy) ainsi que des fonctions de diagnostic étendues et une interface pour les diagnostics en ligne complètent les caractéristiques de performance de la passerelle PN/CAN. Dispositif SAE J1939 complet Protocoles de diffusion et TP Prise en charge du format PDU1 (DA dynamique) et du format PDU2 (extensions de groupe) Raisons d'abandon du protocole directement lisibles dans la zone de saisie Priorité et EDP paramétrables Nom de l'appareil paramétrable, y compris le bit d'activation de l'adresse arbitraire SA/DA définissable dynamiquement Réponse automatique aux demandes des PGN paramétrés Demandes de PGN pour des réponses uniques et multiples (par exemple, diagnostics) Transmission cyclique et réception temporisée de PGN à paquet unique et à paquets multiples avec une temporisation paramétrable Envoi de PGN déclenché par un événement
