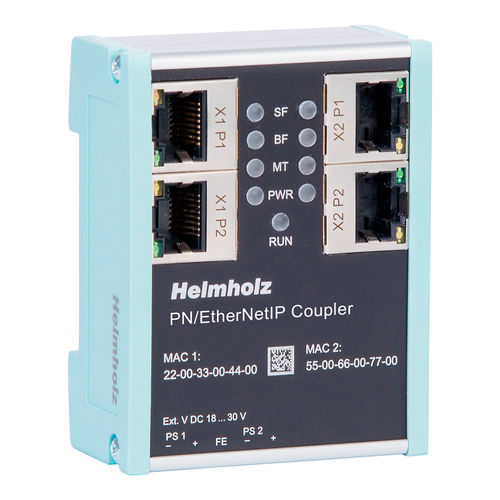

Coupleur Ethernet 700-160-3EN02

ProfiNetde bus de terraind'E/S

Les machines et les systèmes peuvent être reliés par des coupleurs de bus de terrain. Cela permet l'échange de données entre différents univers de contrôle. Une communication complexe entre unités centrales peut être supprimée. Selon le bus de terrain, l'intégration s'effectue via des fichiers de description d'appareil tels que GSD, GSDML ou EDS. Le coupleur PN/EtherNetIP permet de connecter simplement une machine PROFINET à une machine EtherNet/IP. Le coupleur PN/EtherNetIP permet la transmission de données entre un contrôleur PROFINET et un PLC EtherNet/IP. Les données d'entrée reçues d'un côté du réseau sont mises à la disposition de l'API en tant que données de sortie de l'autre côté du réseau. L'échange de données E/S s'effectue en direct et aussi rapidement que possible sans blocs de manipulation supplémentaires. La taille maximale des données d'E/S transférables est de 1024 octets. Jusqu'à 3 ensembles d'entrée et 3 ensembles de sortie peuvent être configurés du côté du réseau EtherNet/IP. Jusqu'à 300 emplacements sont disponibles pour les modules d'E/S. L'intégration dans l'outil d'ingénierie PLC est rendue possible par un fichier GSDML, un logiciel de configuration supplémentaire n'est pas nécessaire. La configuration des données d'E/S à échanger est effectuée dans l'outil d'ingénierie Siemens. Un fichier EDS correspondant à la configuration peut alors être téléchargé du site web par le coupleur PN/EtherNetIP et utilisé pour configurer l'automate EtherNet/IP. Alimentation redondante Isolation galvanique des réseaux Jusqu'à 1024 octets de données d'entrée/sortie 3 ensembles d'entrée et 3 ensembles de sortie Configuration à l'aide d'un fichier GSDML, aucun autre logiciel n'est nécessaire Fichier EDS téléchargeable Site web de diagnostic
