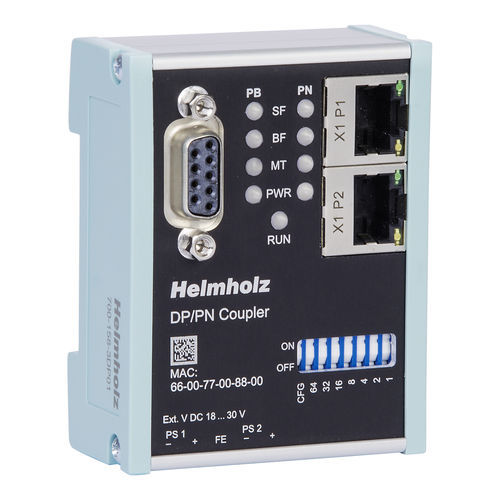

Coupleur ProfiNet 700-158-3DP02

de bus de terrainde bus PROFIBUS-DPd'E/S

Les machines et les systèmes peuvent être reliés par des coupleurs de bus de terrain. Cela permet l'échange de données entre différents univers de contrôle. Une communication complexe entre unités centrales peut être supprimée. Selon le bus de terrain, l'intégration s'effectue via des fichiers de description d'appareil tels que GSD, GSDML ou EDS. Le nouveau coupleur DP/PN permet de connecter simplement PROFIBUS à PROFINET. Il permet le transfert de données entre un maître PROFIBUS et un contrôleur PROFINET. La taille maximale des données transmises est de 244 octets pour les données d'entrée et de 244 octets pour les données de sortie. Le coupleur DP/PN est projeté via un fichier GSD du côté PROFIBUS et un fichier GSDML du côté PROFINET. Aucun logiciel de configuration supplémentaire n'est nécessaire. Échange de données d'E/S jusqu'à 244 octets Alimentation redondante Séparation galvanique des réseaux Pas d'influence du côté opposé en cas de défaillance du système de bus Réglage des adresses PROFIBUS à l'aide de commutateurs DIP ou d'un logiciel Configuration à l'aide d'un fichier GSD/GSDML
