Outil de diagnostic ProfiNet 700-200-LAN01

Ethernet/IPde surveillance

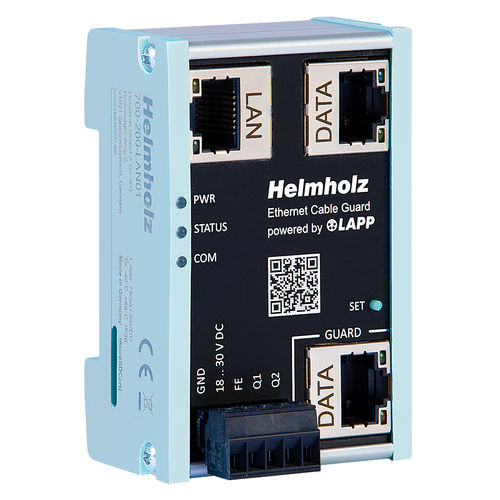

L'Ethernet Cable Guard permet de surveiller la durée de vie des câbles de données Ethernet standard (100Base-TX) en mettant l'accent sur les applications dynamiques dans la technologie de l'automatisation, comme un câble de chaîne porteuse vers des pièces de machine en mouvement (robots). L'Ethernet Cable Guard permet d'augmenter la disponibilité des systèmes et de planifier les temps d'arrêt. Cela permet de réduire considérablement les coûts de maintenance. Le Cable Guard est branché sur le câble de la chaîne porte-câbles à surveiller et peut fournir des informations sur la qualité de la connexion du câble via une LED d'état, une connexion réseau séparée ou une sortie numérique. Le retour d'information peut être affiché sous la forme d'un signal PWM sur la sortie. La valeur du seuil d'alarme peut être réglée individuellement. Pour l'intégration dans des structures IIoT, l'état du câble surveillé peut également être envoyé via MQTT par le Cable Guard. La conception particulièrement compacte convient à une utilisation dans des armoires de commande décentralisées et peut être montée sur des rails à chapeau standard. Le Cable Guard est également adapté aux applications EtherCAT, EtherNet/IP et PROFINET à 2 paires. Surveillance de la durée de vie d'un câble de données présentant un risque de défaillance (par exemple, un câble de données à fonction critique dans des applications dynamiques ou soumises à des contraintes mécaniques, telles que les chaînes porte-câbles) Augmentation de la disponibilité du système grâce à des temps d'arrêt prévisibles Réduction des coûts de maintenance Mise en service simple grâce à un paramétrage automatisé ("teach-in" en quelques secondes) Ne nécessite pas de nouvelle ligne de données ni de modification de la conception du câble ; l'intégration ultérieure dans la structure du réseau existant est possible à tout moment Communication IIoT fiable grâce à l'interface MQTT
