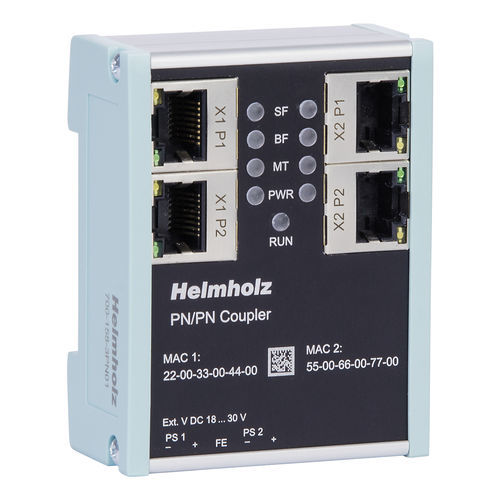

Coupleur ProfiNet PN / PN

de bus de terrainde buscompact

Les machines et les systèmes peuvent être reliés par des coupleurs de bus de terrain. Cela permet l'échange de données entre différents univers de contrôle. Une communication complexe entre unités centrales peut être supprimée. Selon le bus de terrain, l'intégration s'effectue via des fichiers de description d'appareil tels que GSD, GSDML ou EDS. Avec le coupleur PN/PN, une connexion simple et facile de deux réseaux PROFINET séparés est possible. Le coupleur PN/PN permet la transmission de données entre deux contrôleurs PROFINET. Un appareil PROFINET IO se trouve sur les deux côtés du réseau PROFINET. Les données d'entrée reçues sur l'un des côtés du réseau sont mises à disposition en tant que données de sortie sur l'autre côté du réseau. Le transfert de données IO a lieu en direct et aussi rapidement que possible sans blocs de manipulation supplémentaires. La taille maximale des données d'E/S transmises est de 1024 octets. Jusqu'à 16 emplacements sont disponibles pour des modules d'E/S de 1 octet et jusqu'à 128 octets. La fonction "transfert de données" permet d'échanger entre les machines de grandes quantités de données (jusqu'à 4096 octets) en utilisant le principe FIFO. Le transfert de données utilise des blocs de manipulation PLC standard. L'incorporation dans l'outil d'ingénierie PLC est rendue possible par un fichier GSDML Échange de données I/O jusqu'à 1024 octets Transfert d'enregistrements de données jusqu'à 4096 octets Une alimentation redondante Séparation galvanique des réseaux Configuration à l'aide d'un fichier GSDML, aucun autre logiciel n'est nécessaire Pas d'influence sur le côté opposé en cas de défaillance du système de bus Informations générales Contenu de la livraison Coupleur PN/PN avec fiche d'alimentation électrique Dimensions (DxLxH)32,5 x 58,5 x 76 mm PoidsApprox. 135 g Indicateur d'état État de la fonction9 LED État de l'Ethernet8 LED
