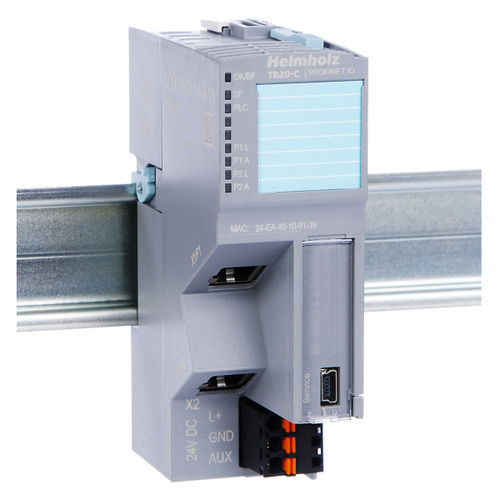

Coupleur électrique TB20

ProfiNetde busd'E/S

Une configuration TB20 fonctionnelle nécessitera toujours un coupleur de bus et au moins un module périphérique. Le coupleur de bus PROFINET est conçu pour connecter un bus PROFINET aux modules périphériques TB20. Il peut accueillir jusqu'à 63 modules de tout type connectés en série avec le coupleur de bus. Le coupleur de bus prend en charge le remplacement à chaud des modules en cours de fonctionnement. En outre, il reconnaît tous les modules périphériques connectés et affecte à chaque module les entrées/sorties correspondantes à partir de la table d'images de processus. Une configuration TB20 opérationnelle nécessite toujours un coupleur de bus et au moins un module périphérique. Les modules peuvent être remplacés en cours de fonctionnement (hot-swapping) alimentation 24 V DC Bloc d'alimentation intégré pour l'alimentation des modules périphériques (2,5 A) Fournit la tension d'E/S du système (24 VDC) Port USB pour les diagnostics en ligne, la configuration des paramètres, l'installation et les mises à jour du micrologiciel avec "TB20 ToolBox" Interrupteur caché de "réinitialisation d'usine" pour restaurer les paramètres d'usine du module Commutateur 2 ports intégré Taux de transmission en duplex intégral de 100 Mbps 340 octets de données d'E/S Jusqu'à 63 modules périphériques Classe de conformité C Protocole de redondance des médias (MRP) Détection de la topologie Données I&M Alarmes de diagnostic, alarmes de processus, alarmes pull/plug Intégration à l'aide d'un fichier GSDML 7 diodes électroluminescentes, dont une bicolore Informations générales Contenu de la livraisonCoupleur de bus PROFINET IO, connecteur d'alimentation 24 V, élément de couverture de bus, module de base Dimensions (DxLxH)73 x 35 x 110 mm PoidsApprox. 115 g Nombre de modules pouvant être connectés en série63 Alimentation en tension24 V DC, 18...28 V DC Puissance dissipéeMax. 8 W Section de câble admissibleAWG 16 ... 22 Position de montageN'importe laquelle
