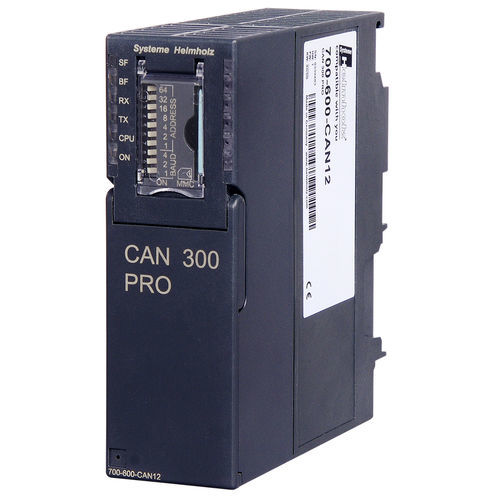

Module de communication USB 700-600-CAN12

CANopenpour automate programmableprogrammable

Le module CAN 300 PRO, à utiliser dans un S7-300* de Siemens, permet de connecter des participants CAN au dispositif d'automatisation. Le module peut être enfiché dans le cadre central ou dans le cadre d'extension. Il prend en charge les trames CAN 2.0A (11 bits) et CAN 2.0B (29 bits) avec un taux de transfert librement sélectionnable de 10 kbps à 1 Mbps. Le CAN 300 PRO peut envoyer et recevoir des télégrammes CAN en mode couche 2. En mode maître CANopen, les données des esclaves CANopen peuvent être traitées en tant que tableau d'images de processus dans l'API. L'utilisation en tant qu'esclave CANopen est également possible. Des exemples d'application sont disponibles pour les applications standard, telles que la commande de moteurs avec CANopen. En outre, des blocs de manipulation pour le protocole SAE J1939 sont disponibles. Le CAN 300 PRO dispose de 16 minuteries librement paramétrables. Chaque minuterie peut déclencher un télégramme CAN librement programmable. Cela signifie que les protocoles synchrones largement disponibles dans les entraînements et les servocommandes sont faciles à mettre en œuvre à l'aide du CAN 300 PRO. Un commutateur DIP permettant de régler le taux de transfert et l'adresse de la station facilite la mise en service. Une carte mémoire Micro en option permet de stocker le projet. De cette manière, le remplacement du paramétrage ou du module lors d'un entretien peut être effectué rapidement. 6 LEDs indiquent l'état de fonctionnement du module. Une interface USB est prévue pour le diagnostic et le paramétrage. Le CAN 300 PRO fonctionne également dans les températures ambiantes étendues de -25 °C à +60 °C. Couche 2, 11 bits et 29 bits (CAN 2.0A/B) Interrupteurs DIP pour l'adresse et le taux de transfert Carte mémoire pour la sauvegarde du projet (en option) Température ambiante étendue
