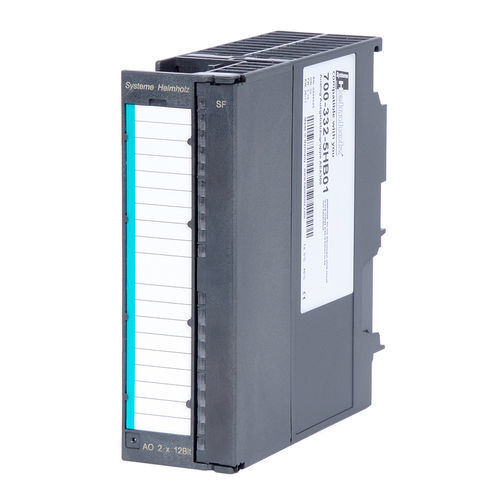

Module de sortie analogique 700-332-5HB01

multivoiesà montage sur rail DIN

Le module de sortie analogique à 2 canaux est adapté à la connexion d'actionneurs analogiques pour des sorties de tension et de courant dans une plage allant jusqu'à ±10 V ou ±20 mA. Les lignes de signal sont connectées aux connecteurs frontaux correspondants et peuvent être marquées dans le champ d'étiquetage. Le module est entièrement configuré à l'aide du logiciel de programmation. Informations générales Numéro de commande700-332-5HB01 Nom de l'articleAEA 300, 0-10 V/ 4 -20 mA, 2 canaux Contenu de la livraisonAAE 300, 0-10 V/ 4 -20 mA, 2 canaux Dimensions (DxLxH)116 x 40 x 125 mm PoidsApprox. 220g Alarme de diagnosticOui, paramétrable DiagnosticsDiode rouge pour l'indicateur d'erreur de groupe Tension de charge L+/L-24 V DC Blindé200 M Dissipation de puissance (fonctionnement nominal)typ. 3 W Connecteurs frontaux20 broches Plages de sortie Sorties en tension0 ... 10 V, ±10 V, 1 ... 5 V Sorties courant4 ... 20 mA, ±20 mA, 0 ... 20 mA Plages de mesure / résistance de charge Avec les sorties de tension min.1 kΩ Avec les sorties de courant max. 500 Ω Sous charge capacitive max.1 μF Sous charge inductive max.10 mH Protection contre les courts-circuits Protection contre les courts-circuitsOui Courant de court-circuitMax. 25 mA Tension à videMax. 18 V Isolation du bus de fond de panierOui Limite d'erreur opérationnelle dans toute la plage de température Entrée tension±0,5% Entrée de courant±0.6% Limite d'erreur de base à 25 °C Entrée tension±0.4 % Entrée courant±0,5 % Consommation de courant Externe240 mA Interne (bus de fond de panier)100 mA Conditions ambiantes Température ambiante0 °C ... +60 °C Température de transport et de stockage-25 °C ... +75 °C Degré de pollution2 Degré de protectionIP20 AgrémentsCE
