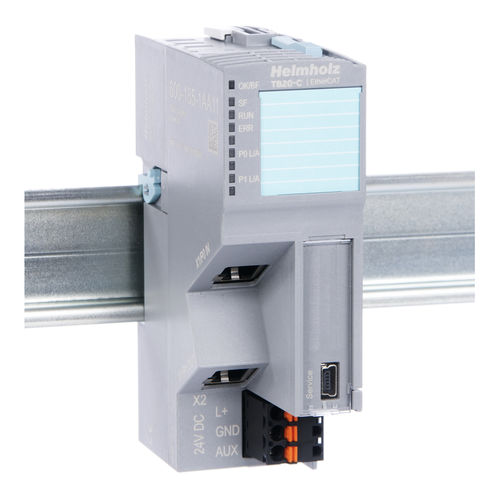

Coupleur électronique 600-185-1AA11

EtherCATde busd'E/S

Une configuration TB20 opérationnelle nécessitera toujours un coupleur de bus et au moins un module périphérique. Le coupleur de bus EtherCAT permet d'accéder aux données des modules périphériques en utilisant le protocole EtherCAT. Il peut accueillir jusqu'à 64 modules de tout type connectés en série avec le coupleur de bus. Il détecte les modules périphériques enfichés et peut affecter automatiquement les données d'E/S correspondantes à un mappage EtherCAT. Le coupleur de bus EtherCAT prend en charge le profil de dispositif modulaire. Une table d'images d'E/S de grande taille (1 024 octets) permet de mettre en œuvre des systèmes complets et complexes. La ToolBox TB20 peut être utilisée pour configurer facilement le système et les différents paramètres du module et transférer les paramètres correspondants au coupleur. La configuration peut également être éditée à l'aide du dictionnaire d'objets CoE. Enfin, les systèmes TB20 en fonctionnement peuvent être diagnostiqués en temps réel et configurés à des fins de test si un maître EtherCAT n'est pas encore connecté (simulation / vérification des E/S). Une configuration TB20 opérationnelle nécessite toujours un coupleur de bus et au moins un module périphérique.
