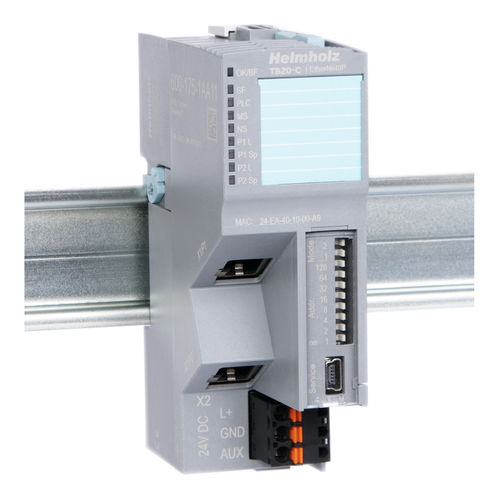

Coupleur électronique 600-175-1AA11

Ethernetde busd'E/S

Le coupleur de bus EtherNet/IP permet d'accéder aux données des modules périphériques utilisant le protocole EtherNet/IP. Il peut accueillir jusqu'à 64 modules de tout type connectés en série avec le coupleur de bus. Le coupleur de bus EtherNet/IP est doté d'un commutateur à deux ports intégré qui permet de configurer des topologies en étoile ou en ligne. Une table d'images d'E/S d'une taille d'un kbyte permet de mettre en œuvre des systèmes complets et complexes. La ToolBox TB20 peut être utilisée pour configurer facilement le système et les différents paramètres du module et transférer les paramètres correspondants au coupleur. Une configuration TB20 opérationnelle nécessite toujours un coupleur de bus et au moins un module périphérique. Le coupleur de bus permet le remplacement à chaud des modules en cours de fonctionnement. Les modules peuvent être remplacés pendant le fonctionnement (hot-swapping) alimentation 24 V DC Bloc d'alimentation intégré pour l'alimentation des modules périphériques (2,5 A) Fournit la tension d'E/S du système (24 VDC) Simulation TB20 ToolBox pour la mise en service du système d'E/S sans contrôleur de niveau supérieur afin de tester la fonctionnalité (vérification des E/S) Interrupteur caché de "réinitialisation d'usine" pour rétablir les paramètres d'usine du module Prise en charge de l'unicast et du multicast 511 octets de données d'assemblage d'entrée, 511 octets de données d'assemblage de sortie Jusqu'à 64 modules périphériques Messagerie implicite (classe de transport 1) Messagerie explicite (classe de transport 3) L'adresse IP peut être définie par rapport à une adresse IP de base à l'aide d'un commutateur DIP qui peut être recouvert DHCP (sélection possible à l'aide d'un commutateur DIP) Commutateur intégré à 2 ports avec 2 connecteurs RJ45 Les données de processus du module sont automatiquement affectées au mappage EtherNet/IP
