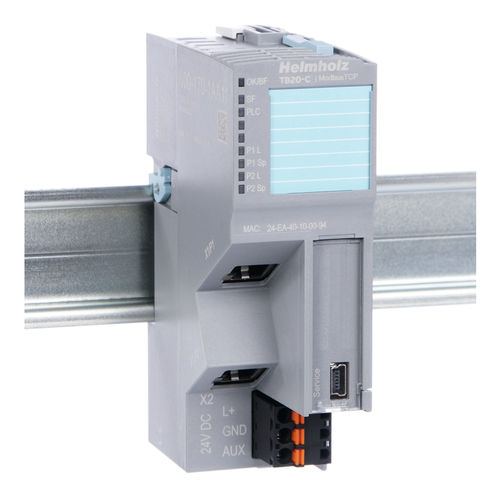

Coupleur électronique 600-170-1AA11

de busd'E/S

Le coupleur de bus ModbusTCP permet d'accéder aux données des modules périphériques utilisant le protocole ModbusTCP, mais peut accueillir jusqu'à 64 modules de tout type connectés en série avec le coupleur de bus. Le coupleur de bus ModbusTCP est doté d'un commutateur à deux ports intégré qui permet de configurer des topologies en étoile ou en ligne. Une table d'images d'E/S de 2 koctets permet de mettre en œuvre des systèmes complets et complexes. Les registres de contrôle et d'état peuvent être utilisés pour configurer et surveiller le comportement du coupleur avec ModbusTCP. La ToolBox TB20 peut être utilisée pour configurer facilement la structure du système et les différents paramètres du module, et transférer les paramètres correspondants au coupleur. Une configuration TB20 opérationnelle nécessite toujours un coupleur de bus et au moins un module périphérique. Le coupleur de bus permet le remplacement à chaud des modules en cours de fonctionnement. Les modules peuvent être remplacés pendant le fonctionnement (hot-swapping) alimentation 24 V DC Bloc d'alimentation intégré pour l'alimentation des modules périphériques (2,5 A) Fournit la tension d'E/S du système (24 VDC) Simulation TB20 ToolBox pour la mise en service du système d'E/S sans contrôleur de niveau supérieur afin de tester la fonctionnalité (vérification des E/S) Interrupteur caché de "réinitialisation d'usine" pour rétablir les paramètres d'usine du module Chien de garde de la connexion pour la surveillance de la connexion Accès simultané à un maximum de 10 stations (connexions TCP) Commutateur à deux ports intégré Jusqu'à 64 modules périphériques 2048 octets de données d'entrée, 2048 octets de données de sortie 126 octets de données de paramètres par module Le comportement du coupleur peut être configuré à l'aide de registres de contrôle
