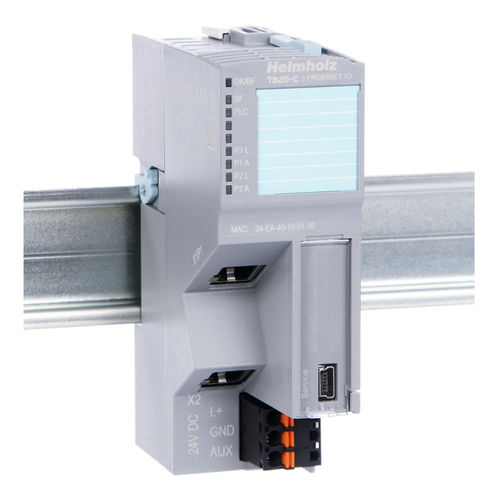

Coupleur électronique 600-180-1AA11

ProfiNetde busd'E/S

Le coupleur de bus PROFINET est conçu pour connecter un bus PROFINET aux modules périphériques TB20. Il peut accueillir jusqu'à 63 modules de tout type connectés en série avec le coupleur de bus. Le coupleur de bus prend en charge le remplacement à chaud des modules en cours de fonctionnement. En outre, il reconnaît tous les modules périphériques connectés et affecte à chaque module les entrées/sorties correspondantes à partir de la table d'images de processus. Une configuration TB20 opérationnelle nécessite toujours un coupleur de bus et au moins un module périphérique. Les modules peuvent être remplacés en cours de fonctionnement (hot-swapping) alimentation 24 V DC Bloc d'alimentation intégré pour l'alimentation des modules périphériques (2,5 A) Fournit la tension d'E/S du système (24 VDC) Simulation TB20 ToolBox pour la mise en service du système d'E/S sans contrôleur de niveau supérieur afin de tester le fonctionnement du système (vérification des E/S) Interrupteur caché de "réinitialisation d'usine" pour rétablir les paramètres d'usine du module Dispositif d'E/S conforme à PROFINET IO (IEC 61158-6-10) Commutateur 2 ports intégré Taux de transmission en duplex intégral de 100 Mbps 340 octets de données E/S Jusqu'à 63 modules périphériques Classe de conformité C Protocole de redondance des médias (MRP) Adressage automatique / remplacement à chaud (LLDP, DCP) Détection de topologie Données I&M Alarmes de diagnostic, alarmes de processus, alarmes "pull/plug" Intégration à l'aide d'un fichier GSDML 7 LED, dont une bicolore
