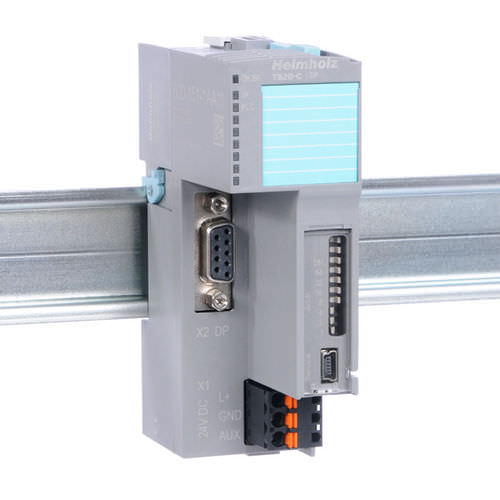

Coupleur électronique 600-151-1AA11

de bus PROFIBUS-DPd'E/S

Le coupleur de bus PROFIBUS-DP est conçu pour connecter un bus PROFIBUS aux modules périphériques TB20. Il prend en charge les protocoles DP-V0 et DP-V1. Il reconnaît tous les modules périphériques connectés et attribue à chaque module les entrées/sorties correspondantes à partir de la table des images de processus. Une configuration TB20 fonctionnelle nécessite toujours un coupleur de bus et au moins un module périphérique, mais peut accueillir jusqu'à 64 modules de tout type connectés en série avec le coupleur de bus. Le coupleur de bus permet le remplacement à chaud des modules en cours de fonctionnement. Paquet de bits : À partir de la version 1.20 du micrologiciel, les états des modules d'E/S 2 bits et 4 bits peuvent être regroupés en octets, ce qui permet d'exploiter pleinement tout l'espace disponible dans la table des images de processus. Les modules peuvent être remplacés en cours de fonctionnement (remplacement à chaud) alimentation 24 VDC Bloc d'alimentation intégré pour l'alimentation des modules périphériques (2,5 A) Fournit la tension d'E/S du système (24 VDC) TB20 Simulation ToolBox pour configurer le système d'E/S sans contrôleur de niveau supérieur afin de tester le fonctionnement du système (vérification des E/S) Support DP-V0 et DP-V1 Jusqu'à 64 modules périphériques Jusqu'à 244 octets de données d'entrée et 244 octets de données de sortie Une connexion maître de classe 1 avec 240 octets de données utiles Jusqu'à trois connexions maître de classe 2 avec 240 octets de données utiles (en tant qu'esclave DP-V1) Données I&M 3 LED, dont une bicolore Interrupteur caché de "réinitialisation d'usine" pour restaurer les paramètres d'usine du module
