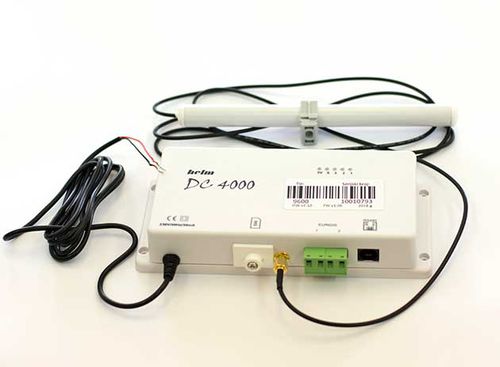

Module de communication RS485 DC4000 series

GSMGPRSà distance

Le communicateur DC4000 est utilisé pour la lecture et le paramétrage à distance des compteurs d'énergie en temps réel via le réseau GSM / GPRS. Le communicateur communique via le protocole IEC62056-21 ou IEC62056-31 (Euridis). Le protocole IEC62056-21 utilise le bus RS485, tandis que le protocole IEC62056-31 utilise deux bus distincts sans nécessiter de matériel supplémentaire (type PK-100). À l'extérieur, le communicateur peut accéder à l'appel de données GSM (CSD) ou au protocole TCP/IP via la connexion GPRS. Les protocoles utilisés sont également IEC62056-21 et -31, et si la demande de lecture ou de paramétrage des compteurs IEC62056-31 via le protocole IEC62056-21 est envoyée, le communicateur effectuera automatiquement la conversion de protocole et renverra les résultats selon le protocole IEC62056-21. Le communicateur peut être paramétré de trois manières : GSM, TCP / IP, ou localement via le bus RS485. Les paramètres qui peuvent être lus ou paramétrés sont les paramètres de connexion GPRS (nom d'utilisateur, mot de passe, APN et port), alors que seuls le niveau du signal GSM, les versions du matériel et du micrologiciel peuvent être lus. Il est également possible de mettre à jour à distance le micrologiciel vers une version plus récente. Le paramétrage ou la lecture des paramètres est protégé, pour chaque communicateur, par un code unique à 16 chiffres, de sorte que les paramètres ne sont accessibles qu'aux personnes autorisées.
