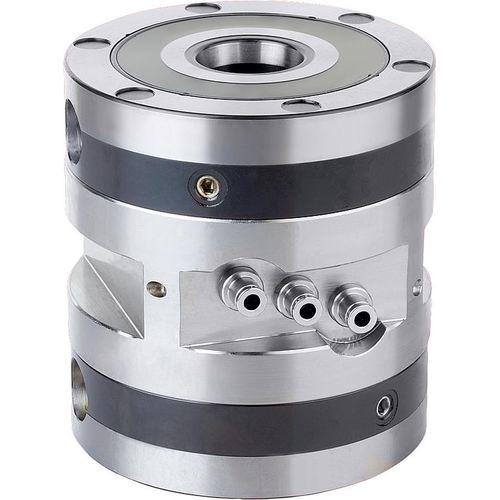

Système de serrage pneumatique K1122

en acier

Matière : Acier de cémentation. Finition : Surfaces fonctionnelles cémentées, trempées et rectifiées. Nota : Les modules de serrage doubles UNI lock conviennent tout particulièrement pour le serrage direct de pièces. Les pièces à géométrie complexe peuvent ainsi être complètement usinées des 4 ou 5 côtés. Les modules de serrage doubles UNI lock peuvent être montés dans toutes les positions.Les forces de serrage élevées sont produites par le bloc-ressort intégré (l'unité est serrée sans pression). Le desserrage s'opère via un système pneumatique. Les forces de serrage suivantes sont possibles avec les tenons de serrage UNI lock associés aux vis de fixation M10, M12 et M16 : Force de serrage (M10) 35 000 N/module Force de serrage (M12) 50 000 N/module Force de serrage (M16) 75 000 N/module Contenu de la livraison : 1 module de serrage double comprenant 3 joints pour prise d'air. Données techniques : Pression d'ouverture : 6 bar, air lubrifié Pression du turbo : 6 bar Prise d'air : G 1/8 Répétabilité ≤ 0,005 mm
