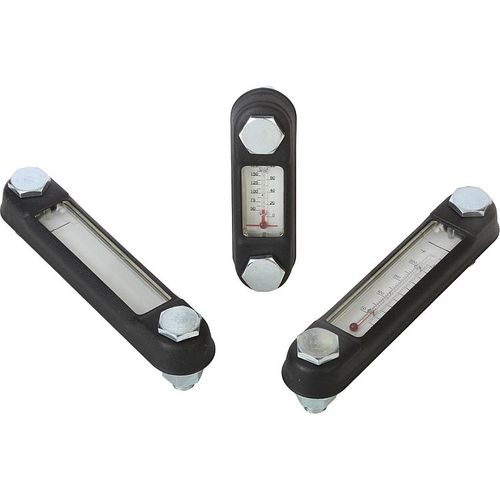

Jauge de niveau d'huile K0444 series

d'eauvisuelleen verre

Matière : Corps en acier. Regard en thermoplastique polyamide. Joint torique et joint plat en caoutchouc (NBR). Réflecteur en aluminium. Vis et écrou hexagonal en acier. Finition : Corps laqué noir. Regard transparent, haute résistance mécanique, inaltérable, résistant à des températures allant jusqu'à 100 °C (huile) et 70 °C (eau). Réflecteur laqué blanc, échelle graduée noire. Vis et écrou hexagonal zingués. Nota : Nos indicateurs de niveau d’huile se montent soit comme indiqué sur la figure ci-contre, soit directement à l’aide de trous de fixation prévus à cet effet. Entraxe des trous de fixation : L1 ±0,5. Les indicateurs d’huile s’utilisent pour des réservoirs qui travaillent sans pression. Ils résistent à des températures jusqu’à 100 °C. Indication de dessin : Forme A : sans thermomètre Forme B : avec thermomètre 1) Joint plat 2) Joint torique
