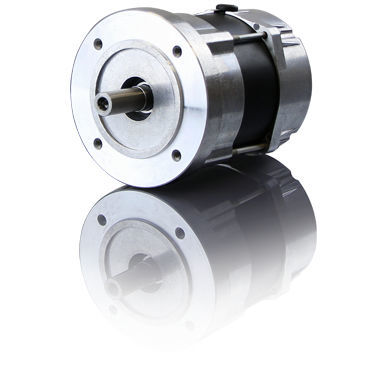

Servomoteur DC BLDC09 series

BLDC48 VIP40

La construction des moteurs BLDC est très similaire à celle des moteurs EC décrits précédemment. Toutefois, on utilise ici un rotor à aimant permanent très efficace. Les segments d'aimant de terre rare frittée (NdFeB) utilisés ont un degré d'efficacité plus élevé et donc une puissance de sortie plus importante. La densité de puissance plus élevée de ce type de moteur permet la réalisation d'une taille plus compacte. Pour les moteurs BLDC, un système de codage d'ordre élevé et très robuste sur la base de Hall (HES) est utilisé (HES) est utilisé. Les moteurs BLDC sont particulièrement adaptés aux entraînements dynamiques en fonctionnement 4 Q. La série BLDC de Heidrive GmbH se compose de deux tailles avec deux longueurs dans chaque cas et couvre une gamme de puissance de 200 W à 800 W. Cela correspond à un couple nominal de 0,65 Nm à 2,55 Nm. Les moteurs spécifiés ici ont une capacité de surcharge quadruplée.
