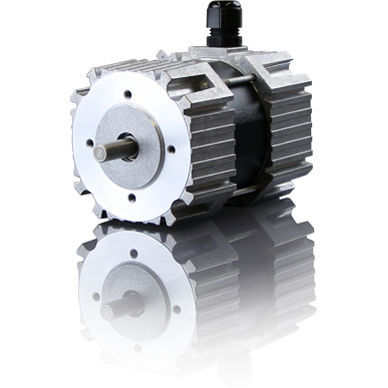

Servomoteur triphasé EC08 series

DCEC48 V

Les moteurs EC sont également appelés moteurs à courant continu sans balais. Leur construction est équivalente à celle construction d'un moteur synchrone triphasé avec rotor à aimant permanent. Il n'y a pas de pièces à durée de vie limitée (à l'exception des roulements à billes), comme par exemple le balai de carbone pour les moteurs DC. Cependant, le comportement de contrôle et la courbe caractéristique des moteurs EC sont similaires à ceux d'un moteur DC. Grâce à sa conception simple et robuste et aux faibles exigences en matière d'électronique de commande, ce type de moteur peut être utilisé avec un convertisseur de fréquence simplifié à commutation par blocs. L'intérieur du moteur est constitué d'un anneau magnétique en néodyme lié à un polymère. Avec son anneau magnétique compact, il est particulièrement adapté aux couples élevés. Par rapport à un moteur asynchrone ordinaire, un moteur EC se caractérise par une densité de puissance plus élevée. En combinaison avec une détection de la position du rotor sur la base de Hall (RLE), il peut également être utilisé comme entraînement à vitesse variable. La série EC de Heidrive GmbH se compose de trois tailles avec différentes longueurs et couvre une gamme de puissance de 35 W à 220 W. Cela correspond à un couple nominal de 0,1 Nm à 0,7 Nm. Les moteurs spécifiés ici ont une triple capacité de surcharge
