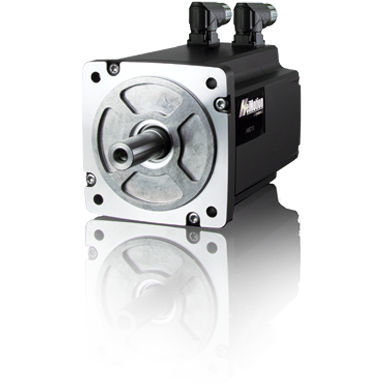

Servomoteur DC HMD13 series

avec freincompactpour l'industrie des semi-conducteurs

La gamme de servomoteurs HeiMotion Dynamic est hautement dynamique et extrêmement robuste. La nouvelle génération, HeiMotion Dynamic Next Generation, se présente avec une longueur de conception réduite de plus de 30 % par rapport aux moteurs précédents et des moments d’inertie fortement optimisés. Les tailles de brides supplémentaires constituent par ailleurs des solutions optimales pour les petits espaces d’implantation. Les servomoteurs synchrones triphasés à aimants permanents de HeiMotion Dynamic sont conçus pour répondre aux exigences spécifiques des clients en matière de compacité, de forte accélération et d’efficacité énergétique tout en ayant un comportement extrêmement dynamique. Disponibles en différentes tailles de brides (60 mm, 80 mm, 100 mm, 130 mm, 150 mm, 190 mm), ils sont particulièrement utilisés dans les secteurs de l’automatisation et de la robotique. La dynamique des servomoteurs a été obtenue grâce à une optimisation des matériaux au niveau du rotor, à une réduction de la longueur de conception et à une nouvelle technologie de bobinage. La robustesse est obtenue entre autres par un moulage intégral sous vide. La bobine est ainsi parfaitement reliée thermiquement au noyau feuilleté et au carter du moteur. De cette manière, les influences mécaniques extérieures comme les chocs et les vibrations n’ont aucun impact sur la stabilité des enroulements. Ces derniers sont hermétiquement enfermés dans la masse d’enrobage et ainsi protégés de façon optimale. Principales données de la gamme HMD : - Couple à l’arrêt : 1,0 à 105,0 Nm - Vitesse nominale : 2000, 3000, 5000, 5500, 6000 tr/min - Couple nominal : 1,0 à 66,5 Nm
