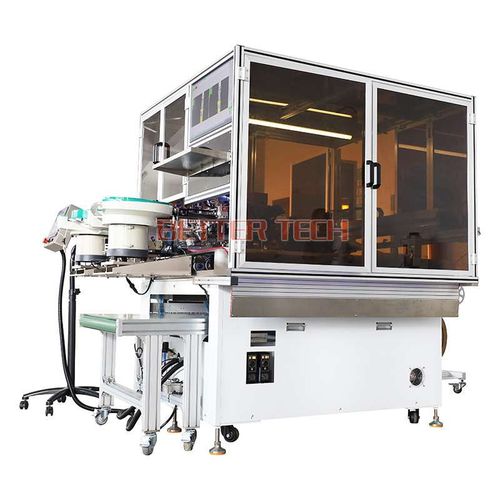

Machine d'assemblage de connecteurs JWD-JKG5600

automatiquepour boîtiermultifonction

La machine d'assemblage de boîtiers de connecteurs de câbles entièrement automatique peut terminer la procédure de traitement de la coupe du fil, du dénudage aux deux extrémités, du sertissage aux deux extrémités, de l'insertion du boîtier à une extrémité et de l'insertion du boîtier aux deux extrémités. - La machine d'assemblage de connecteurs entièrement automatique JWD-JKG5600 peut travailler des deux côtés du fil, couper, dénuder la gaine extérieure du câble, sertir la borne, alimenter le fil et le connecteur du boîtier en une seule machine, elle est équipée d'un dispositif d'identification de la couleur du fil et d'un dispositif de détection visuelle CCD. - Taille des fils : 30AWG à 22AWG (0.05mm² à 0.2mm²) - Couleurs des fils : 1~10 types de couleurs - Détection : Réduction de la pression d'air ; vérification de la pression en option ; détection de l'existence d'un fil, d'un connecteur de boîtier ou d'une borne à l'endroit, conduction du fil, erreur de longueur de dénudage, erreur de pressage, détection de l'insertion. - En option : dévidoir de fil, moniteur de force de sertissage, moule de sertissage de borne. - Fonction : travailler des deux côtés du fil, couper, dénuder la gaine extérieure du câble, sertir la borne, alimenter le fil, alimenter le connecteur du boîtier, identifier la couleur du fil, dispositif de détection visuelle CCD - Taille du fil : 30AWG à 22AWG (0.05mm² à 0.2mm²) - Couleur du fil : 1~10 couleurs en option - Vitesse de travail : 1,8s/pcs (longueur=150mm) - Dispositif de détection : Réduction de la pression d'air ; contrôle de la pression en option ; détection de la présence d'un fil, d'un connecteur de boîtier ou d'un terminal, de la conduction du fil, d'une erreur de longueur de dénudage, d'une erreur de pressage, d'une détection d'insertion - Longueur de coupe : 80 à 700 mm (autres longueurs sur demande) - Tolérance de coupe : longueur de coupe*0,02 - Longueur de dénudage : 1~3mm - Force de sertissage : 7.8KN(0.8Ton) - Pression du gaz : 0.5Mpa (gaz propre et sec) - Alimentation : AC 220V 50/60Hz 10A
