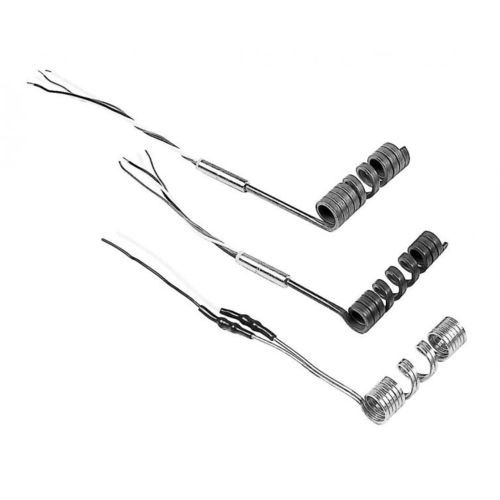

Les serpentins chauffants sont principalement utilisés pour chauffer efficacement des outils ou des pièces cylindriques. À cet effet, les serpentins chauffants sont fixés à la surface de la gaine cylindrique de l'outil. Différents diamètres et modèles permettent de s'assurer que la distribution de la température correspond le mieux possible aux spécifications.
Les cartouches chauffantes électriques peuvent être produites pour différents diamètres. La liste suivante présente les diamètres les plus fréquents ; en outre, de nombreuses dimensions intermédiaires sont disponibles.
I. Dimensions métriques
4 mm
6,5 mm
8 mm
10 mm
12,5 mm
16 mm
20 mm
25 mm
32 mm
II. Dimensions impériales
1/4" (6,35 mm)
3/8" (9,53 mm)
1/2" (12,7 mm)
3/4" (19,05 mm)
1" (25,4 mm)
Aujourd'hui, les cartouches chauffantes électriques sont principalement fabriquées en acier inoxydable résistant à la corrosion. Par le passé, on trouve encore des cartouches chauffantes avec une gaine en laiton. L'inconvénient du laiton est une moins bonne résistance au chlore (par exemple pour le traitement du PVC) ; la moindre propension à la corrosion est un avantage par rapport à l'acier inoxydable.
Matériaux pour la gaine de la cartouche chauffante
Acier inoxydable résistant à la corrosion
Laiton
Acier inoxydable résistant à la chaleur
Si la cartouche chauffante n'est pas utilisée pour chauffer une pièce mais pour des liquides, il est possible d'en tenir compte dans de nombreux cas lors de la sélection des matériaux.
Matériaux disponibles pour la surface chauffante :
Acier au carbone
Acier inoxydable résistant à la corrosion
Acier inoxydable résistant à la chaleur
Titane, Hastelloy, matériaux spéciaux
Cuivre-nickel
---
