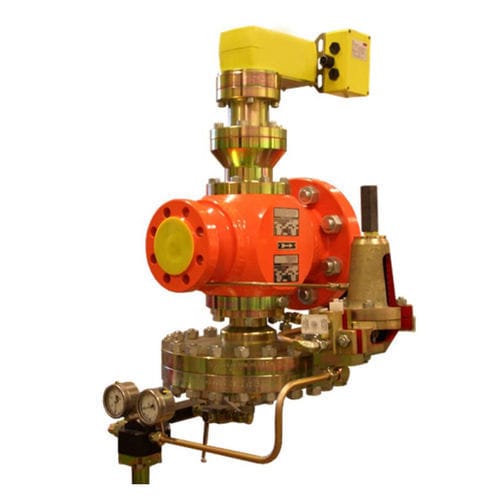

Le régulateur se compose des pièces principales suivantes : le boîtier G56, G57, la vanne, constituée d'une vanne à tiroir tubulaire et
l'actionneur modulé, réalisé sous la forme d'un ex-moteur de différents types.
Chaque tour de l'actionneur modulant entraîne un mouvement direct de la vanne.
Afin de protéger l'installation contre une pression aval trop élevée, le régulateur électrique peut être équipé d'un régulateur de contrôle et d'une vanne d'arrêt de sécurité en une seule vanne. Cette solution permet de disposer d'un dispositif de travail à pleine valeur ajoutée, tel qu'il est normalement utilisé dans les installations de gaz
cette solution constitue un dispositif à valeur ajoutée, tel qu'il est normalement utilisé dans les postes de réduction de la pression du gaz.
En plus du silencieux intégré au régulateur, un silencieux en ligne de type LN40 peut être prévu afin de réduire le bruit
pour assurer un faible niveau de bruit. Ce LN40 est en même temps l'extension du diamètre en aval.
Les actionneurs utilisés sont des moteurs électroniques à l'épreuve des intempéries. Le temps de modulation ainsi que le couple utilisé peuvent être facilement programmés sur site. Il s'agit d'une caractéristique essentielle pour adapter le système à tout paramètre futur du client.
Le régulateur de gaz EXFLOW EF devient donc le régulateur de gaz électrique idéal pour optimiser les volumes d'alimentation, tout en assurant un contrôle fiable de la pression du gaz.
Le détendeur électrique de gaz de type EXFLOW EF est installé pour le contrôle du débit et/ou de la pression. Le type de régulation (débit/pression) peut être choisi librement.
Le régulateur utilise la série G56 pour PN 16/40 (PN 16, ANSI 150 ; PN 40, ANSI 300). La série G57 est utilisée pour des pressions jusqu'à 100 bar (PN 100, ANSI 600).
EXFLOW EF et Gas-doc
Les régulateurs programmables font également partie du système EXFLOW et sont pris en compte dès la planification et la conception.
---
