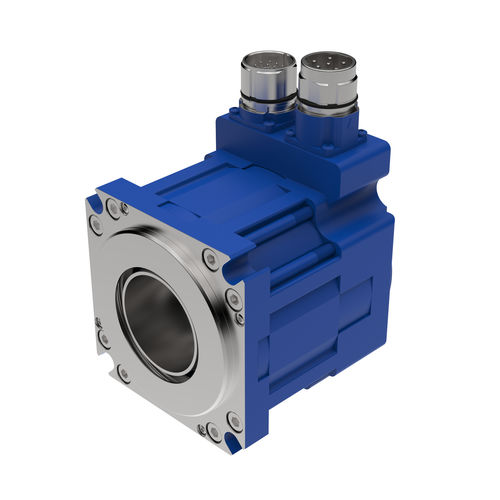

Servomoteur AC ICM 09N

400V230 VIP65

La technologie de l'accouplement intégré permet une installation encore plus compacte des servomoteurs. L'accouplement est positionné à l'intérieur de l'arbre du rotor, ce qui rend l'installation extrêmement courte. - Le ICM 09N a une vitesse nominale de 3000 tr/min, un couple nominal de 3,6 Nm et une longueur de 87,3 mm. - Son poids est de seulement 3,0 kg. - Les moteurs peuvent être équipés d'un résolveur, d'une Hiperface, du protocole EnDat et d'un certain nombre de broches compatibles avec les variateurs. - Les moteurs peuvent être fournis avec ou sans frein. - IP 65 en standard ou IP 67 sur demande. - La technologie avec accouplement intégré permet une installation encore plus compacte des servomoteurs. - Pour plus d'informations, voir la fiche technique du ICM 09N. Données du produit ICM 09N : - Vitesse nominale [tr/min] : 3000 - Couple à basse vitesse [Nm] : 5.2 - Couple nominal [Nm] : 3.6 - Couple de pointe [Nm] : 16.4 - Courant nominal [A] : 3.8 - Longueur* [mm] : 87.3 - Taille de la bride [mm] : 92 - Masse** [kg] : 3.0 - Inertie [kgcm^2] : 5.5 * Sans transducteur ni frein ** Avec système de rétroaction par résolveur Accouplements : Deux types d'accouplements sont actuellement disponibles, tous utilisant des soufflets métalliques. Il existe deux longueurs de soufflet qui s'adaptent à des sorties de 0,2 et 0,3 mm respectivement. Les deux longueurs ont une rigidité d'environ 9 kNm/rad. Le modèle CBE utilise un arbre à expansion. Le diamètre standard de l'arbre à expansion est de 16f7 ; d'autres arbres sont disponibles sur demande. Le modèle CBC utilise une seule vis pour serrer autour de l'arbre de la machine. Il peut être livré pour s'adapter à des arbres de ø5 à ø20 mm pour ICM09 et jusqu'à ø25 pour ICM14.
