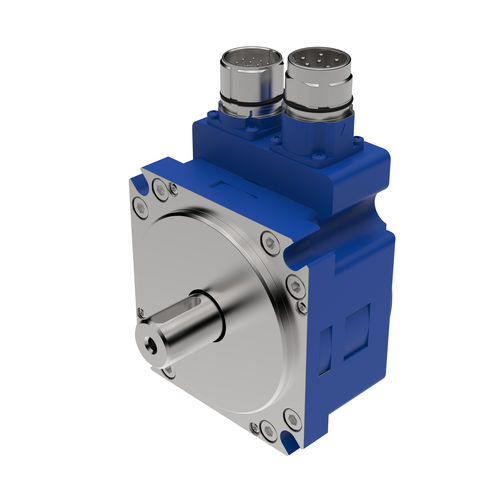

Servomoteur AC HDD 09E400V230 VIP65
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- AC/DC
- AC
- Voltage
- 400V, 230 V
- Indice de protection
- IP65, IP67, sans entretien
- Construction
- petit, ultracompact
- Nombre de pôles
- 20 pôles
- Application
- pour la robotique, industriel, pour l'industrie automobile, pour applications marines, militaire
- Autres caractéristiques
- fort couple, à faible inertie
- Intensité
1,1 A
- Couple
1,2 Nm
(0,8851 ft.lb)Max: 1,3 Nm
(0,9588 ft.lb)Min: 0 Nm
(0 ft.lb)- Vitesse de rotation
3 000 rpm
(18 849,56 rad.min-1)
Description
- Notre plus petit moteur, HDD 09E, avec une vitesse nominale de 3000 tr/min, un couple nominal de 1,2 Nm pour un courant nominal de 1,1A et une longueur ultra compacte de 47,3 mm.
- Pour des accélérations plus courtes, vous obtenez un couple de pointe de 3,1 Nm à un courant de 3A.
- Le poids n'est que de 1,8 kg.
- Résolveur, Hiperface, protocole EnDat et un certain nombre de broches compatibles avec les variateurs.
- Les moteurs peuvent être fournis avec ou sans frein.
- IP 65 en standard ou IP 67 sur demande.
- Pour plus d'informations, voir la fiche technique du HDD 09E.
Données du produit HDD 09E :
- Vitesse nominale [tr/min] : 3000
- Couple à basse vitesse [Nm] : 1.3
- Couple nominal [Nm] : 1.2
- Couple de pointe [Nm] : 3.1
- Courant nominal [A] : 1.1
- Longueur* [mm] : 47.3
- Taille de la bride [mm] : 92
- Masse** [kg] : 1.8
- Inertie [kgcm^2] : 1.3
- Diamètre de l'arbre [mm] : 19 j6
* Sans transducteur ni frein
** Avec système de rétroaction par résolveur
---
