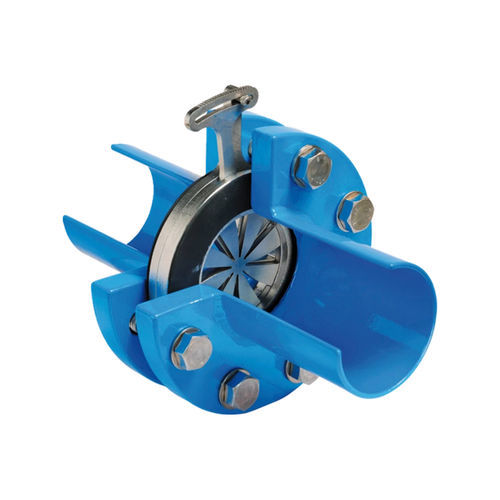

Plaque à orifice 1090

Plage de diamètres DN 40 - DN 200, Niveaux de pression PN 10 I PN 16 Le diaphragme réglable est utilisé pour le réglage des débits à pression constante. Si le débit doit être modifié, la surface d’ouverture peut être agrandie ou réduite en tournant la plaque de vanne. Si la surface d’ouverture est agrandie à pression constante, le débit à travers le diaphragme augmente. Si, à l’inverse, la surface d’ouverture est réduite à pression constante, le débit diminue. Section de mesure et de stabilisation recommandée en amont et en aval du diaphragme : 2-3x DN. Une clé de réglage est disponible pour faciliter le réglage du diaphragme. (voir accessoires) Le diaphragme ne peut pas être utilisé comme pièce de sectionnement (ne se ferme pas à 100 %) !
