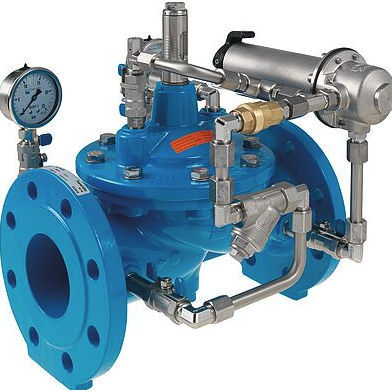

Vanne à membrane 1500 series

à commande hydrauliquede réduction de pressionpour l'eau

La vanne principale est une vanne à membrane à commande hydraulique. L'énergie de travail est le fluide inhérent. La plupart des types de vannes fonctionnent de manière purement hydraulique, sans énergie étrangère. Application Utilisation dans les réseaux d'eau potable (autres fluides après consultation) Réduction de la pression pour alimenter le réseau Alimentation de secours d'un second réseau (raccordements au réseau) Mode de fonctionnement Le réducteur de pression réduit une pression d'entrée variable à une pression de sortie constante. Les variations de la pression d'entrée et du débit n'ont aucun effet sur la pression de sortie contrôlée par la vanne de régulation. La pression de sortie est réglable dans une plage de 1,5 à 12 bars (conception standard). Informations sur le produit Pour calculer les dimensions de la vanne, veuillez vous référer aux informations suivantes : Pression d'entrée maximale et minimale (rapports de pression statique et dynamique) Pression de sortie souhaitée Débit maximum et minimum Besoin éventuel d'eau d'extinction Diamètres et longueurs de conduites disponibles Construction de la soupape (conception droite ou angulaire) Pour la base de calcul, les informations sur la perte de pression et les valeurs caractéristiques de la soupape, veuillez vous référer à la fin du chapitre E.
