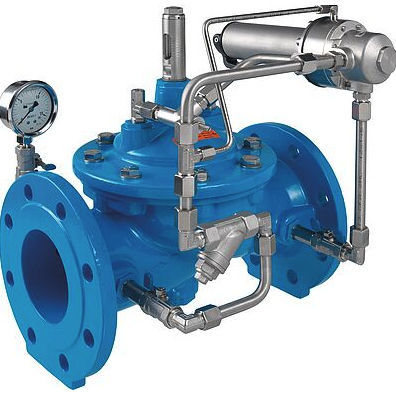

Soupape de surpression pour eau 1400 series

à commande hydrauliquestandardà bride

La vanne principale est une vanne à membrane à commande hydraulique. L'énergie de travail est le fluide inhérent. La plupart des types de vannes fonctionnent de manière purement hydraulique, sans énergie étrangère. Application Utilisation dans les réseaux d'eau potable (autres fluides après consultation) Maintien de la pression du réseau dans une alimentation Protéger le réseau en libérant la surpression Mode de fonctionnement Le limiteur de pression maintient constante la pression d'entrée préréglée (p1). Tout excès de pression dans le système est éliminé par une ouverture rapide de la soupape. La procédure de fermeture est lente afin d'éviter les chocs de pression. Les débits variables n'ont aucun effet sur la pression maintenue qui est régulée par la soupape de contrôle. La surpression ou la pression maintenue peut être réglée dans une plage de 2 à 16 bars (conception standard). Informations sur le produit Pour calculer les dimensions de la vanne, veuillez vous référer aux informations suivantes : Pression d'entrée maximale et minimale (rapports de pression statique et dynamique) Pression de maintien ou pression de décharge requise Débits maximum et minimum Diamètres et longueurs de conduites disponibles Construction de la soupape (conception droite ou angulaire) Pour la base de calcul, les informations sur la perte de pression et les valeurs caractéristiques de la soupape, veuillez vous référer à la fin du chapitre E.
