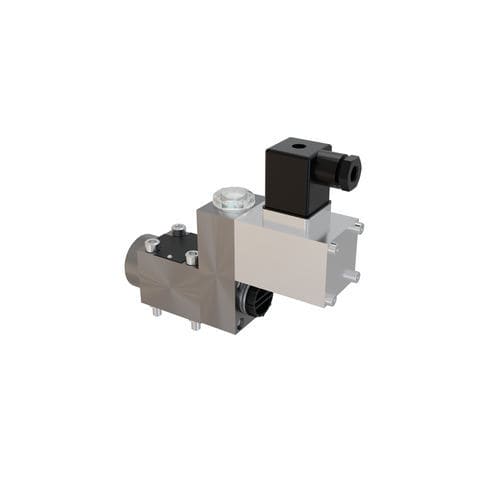

Distributeur hydraulique à soupape 6546749
avec actionnement manuelpneumatique3/2

distributeur hydraulique à soupape
distributeur hydraulique à soupape
distributeur hydraulique à soupape
distributeur hydraulique à soupape
distributeur hydraulique à soupape
distributeur hydraulique à soupape
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à soupape
Commande
avec actionnement manuel, pneumatique
Orifices/positions
3/2
Pression

Min: 50 bar
(725,19 psi)

Max: 320 bar
(4 641,21 psi)

Débit

15 l/min
(4 us gal/min)

Description

Vanne à siège directionnel à action directe contrôlant les fluides sous pression. Le siège de la vanne est hermétiquement fermé, ce qui évite les fuites internes. Toutes les pièces sont fabriquées dans des matériaux résistants à la corrosion et sont facilement remplaçables. Conception de la vanne sous forme de plaque structurelle Sur demande, la vanne peut être équipée d'autres actionnements que l'électro-aimant, par exemple l'actionnement d'un cylindre hydraulique ou pneumatique, l'actionnement d'un bouton-poussoir manuel En outre, les différents actionnements peuvent être complétés par une fonction de contact maintenu Fonction du distributeur 3/2 La force (1) générée par l'actionnement agit par l'intermédiaire du levier (2), du poussoir (3) sur la (les) bille(s) (4) et la pousse hors du siège de soupape droit (5) et dans le siège de soupape gauche (5). Ceci est utilisé pour connecter les lignes P et A et fermer la ligne T, voir l'exemple. La bague (6) soutient le joint de la bride de l'intérieur. Le débit volumétrique est limité par l'ensemble de la résistance du débit. Le distributeur 3/2 est doté d'un "recouvrement négatif". Pendant le processus de commutation, les raccords P, A et T sont brièvement connectés l'un à l'autre. La commutation est si rapide que les effets hydrauliques sont négligeables. De par sa conception, un distributeur 3/2 nécessite toujours le raccordement d'un connecteur en T ; ce n'est qu'ainsi qu'une fonction de commutation correcte peut être assurée. Selon la conception de l'insert de valve, une valve avec la position de base "A→T NO" (les lignes A et T sont connectées) ou "P→A NO" (les lignes P et A sont connectées) est fournie.

---

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de Hauhinco
