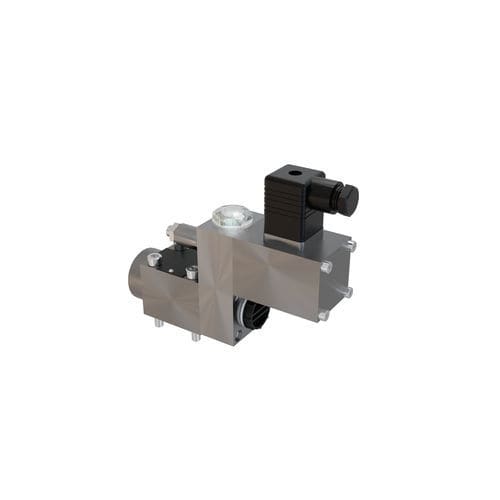

Distributeur hydraulique à soupape 6553508

avec actionnement manuel2/2 voiesproportionnel

Vanne à siège directionnel à actionnement direct pour fluides liquides Actionnement de la vanne au moyen d'un solénoïde proportionnel Le solénoïde proportionnel est activé par l'unité de commande automatique Hauhinco "Controller RE4" Le siège de la vanne assure une étanchéité parfaite Toutes les pièces sont fabriquées dans des matériaux résistants à la corrosion et sont facilement remplaçables Fixation de la vanne sous forme de plaque structurelle avec un schéma de connexion Hauhinco Fonction Vanne à siège proportionnel 2/2 La force magnétique générée (1) agit par l'intermédiaire du levier (2), du poussoir (3) sur la bille (4) et la pousse hors du siège de soupape (5). Les couvercles (6) soutiennent les joints de bride de l'intérieur et limitent le débit volumétrique maximal admissible. Une force d'actionnement définie peut être préréglée (réglage d'usine) au moyen du contre-ressort. Le solénoïde proportionnel est activé électriquement par un courant régulé généré comme variable manipulée par l'unité de commande électronique contrôlée, le contrôleur RE4. Le courant contrôlé de la vanne spécifie le degré d'ouverture de la vanne, ce qui permet d'effectuer un contrôle hydraulique du débit ou de la pression. En fonction de la disposition du siège (5) et de la bille (4), la vanne aura la position de base normalement fermée (NC) ou normalement ouverte (NO).
