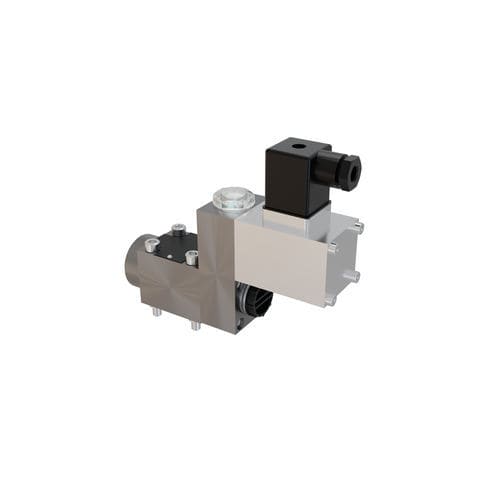

Distributeur hydraulique à soupape 6546811

avec actionnement manuelpneumatique2/2 voies

Vanne à siège directionnel à action directe contrôlant les fluides sous pression. Le siège de la vanne est hermétiquement fermé, ce qui évite les fuites internes. Toutes les pièces sont fabriquées dans des matériaux résistants à la corrosion et sont facilement remplaçables. La vanne est conçue sous la forme d'une plaque structurelle. Sur demande, le robinet peut être équipé d'autres actionnements que l'électro-aimant, par exemple l'actionnement d'un cylindre hydraulique ou pneumatique, l'actionnement d'un bouton-poussoir manuel. En outre, les différents actionnements peuvent être complétés par une fonction de contact maintenu. Fonction du distributeur 2/2 La force (1) générée par l'actionnement agit par l'intermédiaire du levier (2), du poussoir (3) sur la bille (4) et la pousse hors du siège de soupape (5). Ce dernier est utilisé pour connecter les lignes P et A, voir l'exemple. La bague (6) soutient le joint d'étanchéité de l'intérieur. Le débit volumétrique est limité par la résistance totale du débit. Selon la disposition du siège de soupape (5) et de la bille (4), la soupape aura la position de base normalement fermée (NC) ou normalement ouverte (NO).
