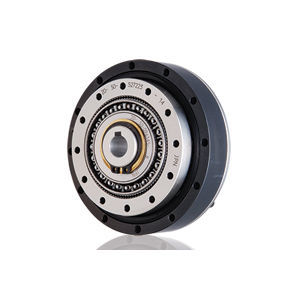

Réducteur harmonique SHG-2SHcoaxialà arbre creux20 - 50 Nm
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- harmonique
- Orientation des axes
- coaxial
- Type d'arbre
- à arbre creux
- Couple
- 20 - 50 Nm, 5 - 10 Nm, 50 - 100 Nm, 100 - 200 Nm, 200 - 500 Nm, 500 - 1000 Nm, 1 - 2 kNm, 2 - 5 kNm
- Performance
- à couple élevé, sans jeu
- Applications
- pour automatisme, pour applications médicales, pour la robotique
- Vitesse de rotation
1 900 rpm, 2 200 rpm, 3 500 rpm
(11 938,05 rad.min-1, 13 823,01 rad.min-1, 21 991,15 rad.min-1)- Rapport de réduction
50 unit, 80 unit, 100 unit, 120 unit, 160 unit
Description
Réducteur simple à couple élevé avec arbre d'entrée creux. Il coûte moins cher qu'un réducteur complet et se caractérise par une conception incroyablement flexible. Les SHG-2SH sont disponibles en dix tailles avec des rapports de 50:1 à 160:1 et un couple de pointe compris entre 23 et 3419 Nm.
Caractéristiques principales :
Jeu nul
Conception simple
Grand alésage creux
Grande précision de positionnement
Capacité de couple élevée
Grande rigidité en torsion
augmentation du couple de 30 % par rapport à l'engrenage SHF
---
