Réducteur harmonique CSG-2UH
5 - 10 Nm10 - 20 Nm20 - 50 Nm

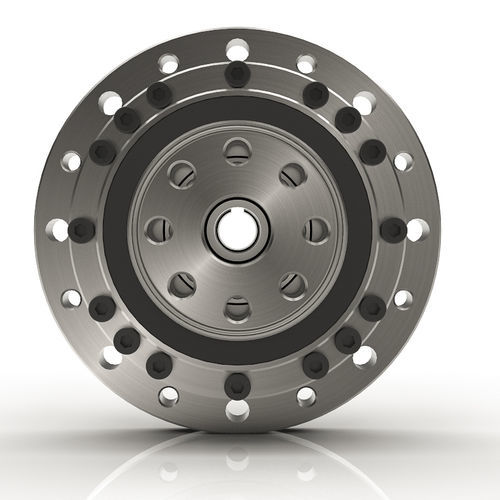

Réducteur harmonique - CSG-2UH - Harmonic Drive LLC - 5 - 10 Nm / 10 - 20 Nm / 20 - 50 Nm
Réducteur harmonique - CSG-2UH - Harmonic Drive LLC - 5 - 10 Nm / 10 - 20 Nm / 20 - 50 Nm
Réducteur harmonique - CSG-2UH - Harmonic Drive LLC - 5 - 10 Nm / 10 - 20 Nm / 20 - 50 Nm - image - 2
Réducteur harmonique - CSG-2UH - Harmonic Drive LLC - 5 - 10 Nm / 10 - 20 Nm / 20 - 50 Nm - image - 3
Réducteur harmonique - CSG-2UH - Harmonic Drive LLC - 5 - 10 Nm / 10 - 20 Nm / 20 - 50 Nm - image - 4
Réducteur harmonique - CSG-2UH - Harmonic Drive LLC - 5 - 10 Nm / 10 - 20 Nm / 20 - 50 Nm - image - 5
Réducteur harmonique - CSG-2UH - Harmonic Drive LLC - 5 - 10 Nm / 10 - 20 Nm / 20 - 50 Nm - image - 6
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
harmonique
Couple
5 - 10 Nm, 10 - 20 Nm, 20 - 50 Nm, 100 - 200 Nm, 50 - 100 Nm, 200 - 500 Nm, 2 - 5 kNm, 1 - 2 kNm, 500 - 1000 Nm, 5 - 10 kNm
Construction
compact
Performance
à haut rendement, de précision, à couple élevé, sans jeu
Applications
pour applications industrielles, pour robots, pour applications médicales, pour automatisme
Vitesse de rotation

1 900 rpm, 2 200 rpm, 3 000 rpm, 3 500 rpm
(11 938,05 rad.min-1, 13 823,01 rad.min-1, 18 849,56 rad.min-1, 21 991,15 rad.min-1)

Rapport de réduction

50 unit, 80 unit, 100 unit, 120 unit, 160 unit

Description

Le CSG-2UH est un réducteur à composants logés à couple élevé, associé à un roulement de sortie à rouleaux croisés de précision et à une bride. Il s'agit d'une solution de réducteur très compacte, robuste et facile à utiliser. Le CSG-2UH est disponible en 10 tailles avec des rapports de 30:1 à 160:1. Si votre application ne nécessite pas un couple élevé, le réducteur CSF-2UH à couple standard est une excellente alternative. Il existe également une version légère, CSG-2UH-LW, pour les applications où le poids est un facteur critique. Caractéristiques principales : Jeu nul Couple de pointe : 23Nm à 3419Nm Précision <1 arc-min Rapports de réduction de 30:1 à 160:1 Rigidité torsionnelle élevée Rendement élevé Fonctionnement en douceur Roulement de sortie robuste à rouleaux croisés Bride de sortie pour le montage direct de la charge

---

Ceci est une traduction automatique  (voir l’original en anglais)
