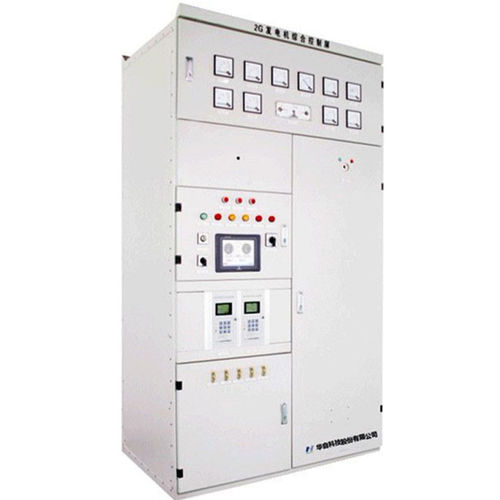

Système de contrôle pour générateur à turbine PDJ

de mesurede surveillancede protection

Il est applicable à la surveillance informatique, au contrôle automatique, à la protection, à la mesure, à la signalisation, à la téléconduite et à d'autres fonctions d'automatisation pour le turbogénérateur basse tension 400V. Principaux paramètres techniques Il est adapté à l'unité avec une tension nominale de générateur de 400V et une capacité installée allant de 100kW à 800kW ; L'interface RS485 ou Ethernet est fournie pour communiquer avec l'ordinateur supérieur et le centre de télédispatching ; Acquisition de 16 boucles DIs ; enregistrement de 128 séquences d'événements (SOE) ; enregistrement de 60 cycles de défaillance avant et après la défaillance ; La fonction de synchronisation sync-check, no-voltage check Différence de phase de synchronisation : 1.0°~20.0° ; Différence de tension synchrone : 1.0V~20.0V ; différence de fréquence de synchronisation : 0.02Hz~0.50Hz ; Réglage de la tension de repos 5.0V~50.0V ; Temps valide pour l'opération de fermeture : 0.1s~20.0s ; La fonction d'excitation est configurable Tension d'excitation : 0~100V ; Courant d'excitation : 0~10A ; Courant d'excitation maximum : 20A Il convient à l'excitateur CA et au système d'excitation sans balai basse tension. Dimension globale : Cabinet GGD 1200×800×2260 (W*D*H) Environnement de fonctionnement : -10℃~+55℃, humidité relative ≤ 90％, altitude inférieure à 3000m.
