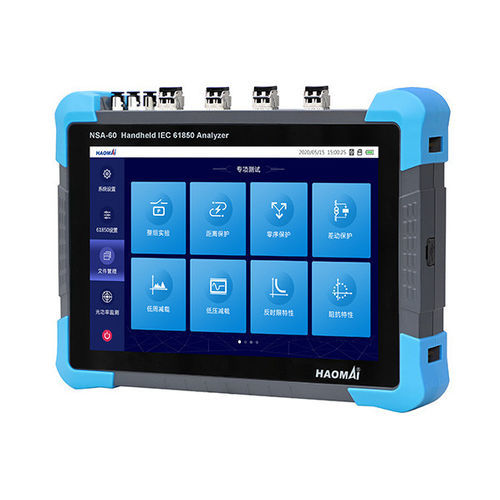

Analyseur portatif NSA-60

numériquemultivoies

Outil multifonctionnel pour les tests de mise en service et la maintenance des postes intelligents L'analyseur portable NSA-60 IEC 61850 est conçu pour les tests de mise en service et la maintenance des postes intelligents. Il est équipé d'une fonction de réception et d'envoi simultanés de messages numériques optiques à 4 canaux, et prend en charge le délai MU. Il est capable de simuler différents types de messages conformes aux normes IEC 61850-9-1/9-2/9-2LE, GOOSE et IEC 60044-7/8 FT3. L'analyseur portable IEC 61850 NSA-60 est basé sur la norme IEC 61850 et utilisé pour le test rapide des dispositifs de protection, des unités de fusion et des IED dans les sous-stations intelligentes. Il est largement utilisé pour le débogage sur le terrain, le débogage conjoint des systèmes, la maintenance des défauts et autres occasions. L'analyseur IEC 61850 NSA-60 est un analyseur de réseau portable doté d'un écran tactile de 10,1 pouces. L'ingénieur peut ainsi l'emmener dans différents endroits du poste pour vérifier les IED, sans avoir besoin d'emporter des jeux de test compliqués, un ordinateur portable et d'autres accessoires de test. Le NSA-60 dispose de plusieurs modules de test pour le test des relais de protection de base, le test de différents MU, l'envoi et la réception de SV/GOOSE, l'importation et l'analyse de fichiers SCD, etc. NSA-60 peut être utilisé comme un outil multifonctionnel dans une sous-station intelligente, y compris l'envoi et la réception de GOOSE, SV, l'ajout de flux de trafic à d'autres IED, la vérification du délai de MU, la mesure de la puissance de la fibre des ports de fibre, etc. Les principales caractéristiques de l'analyseur portable IEC 61850 NSA-60 sont les suivantes : ●Basé sur le matériel SOC et la plateforme système Linux développés
