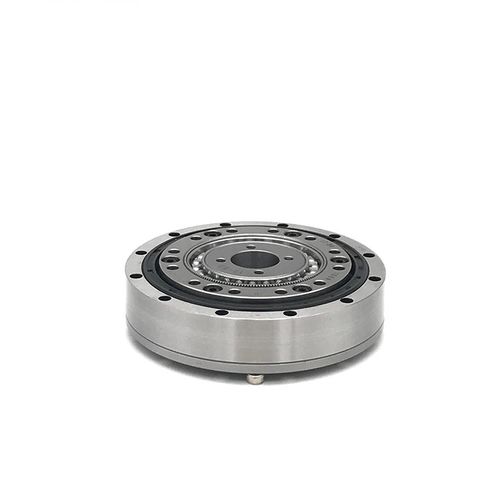

Réducteur harmonique SHD-11

harmoniquecoaxialà arbre creux

Le modèle SHD-11 est couramment utilisé dans la zone des épaules des robots. qu'est-ce que le réducteur à jeu zéro ? Le produit appelé Zero Backlash Gearhead est un système d'engrenage mécanique très précis et compact utilisé pour réduire la vitesse de rotation et augmenter le couple dans une variété d'applications. Également connu sous le nom d'entraînement harmonique ou d'engrenage à ondes de contrainte. Il fonctionne sur la base d'un principe unique de déformation élastique, qui permet un contrôle précis du mouvement et des taux de réduction élevés. Comment ça marche ? Le générateur d'ondes déforme la cannelure flexible lors de sa rotation, ce qui amène la cannelure flexible à s'engager avec les dents de la cannelure circulaire dans des zones sélectionnées. En raison de la différence de nombre de dents entre la cannelure flexible et la cannelure circulaire, chaque rotation du générateur d'ondes ne déplace que légèrement la cannelure flexible par rapport à la cannelure circulaire, créant ainsi un rapport de réduction élevé avec un jeu minimal. quelles sont les principales caractéristiques deRéducteur sans jeu? Structure creuse ultra fine: Conçu avec un profil mince et un centre creux, permettant le passage de câbles, d'arbres ou d'autres composants à travers le centre, améliorant ainsi la flexibilité de conception. Structure compacte: Le réducteur d'harmoniques a une conception peu encombrante, ce qui le rend idéal pour l'intégration dans des applications où les contraintes de taille sont critiques.
