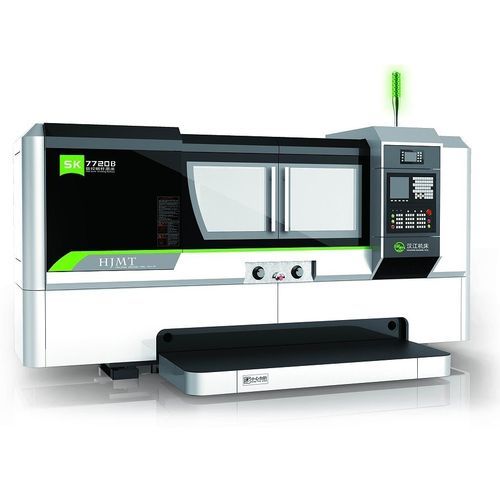

Rectifieuse cylindrique SK7720B

CNC6 axesà entraînement direct

Cette machine est utilisée pour le meulage de diverses vis cylindriques (ZA, ZN, ZI, ZK, ZC1), et peut également être utilisée pour le meulage de vis trapézoïdales。 【NC configuration du système】 Nombre d'axes programmables : six Axe Z : déplacement longitudinal de la table (avec échelle de réseau) boucle fermée complète Axe X : avance transversale de la tête de la roue (avec échelle graduée) boucle complète Axe C : Rotation de la broche de travail (avec codeur angulaire) boucle fermée complète Axe A : pivotement de l'angle de l'hélice (avec codeur angulaire) boucle fermée complète Axe V : Avance verticale du curseur de la commode Axe W : Avance horizontale du curseur de la commode 【Précision de travail】 Vis cylindriques : lorsque le début du filetage est égal à 1-2, la précision est de niveau 4； lorsque le début du filetage est égal à 3, la précision est de niveau 5 (selon la norme GB)。 Vis trapézoïdales : précision jusqu'à la classe 6 (selon la norme GB)。 【Caractéristiques techniques】 1、Avec des disques diamantés doubles, la meule est dressée selon les profils de filetage requis。 2、La broche de la meule est entraînée directement par un moteur synchrone à aimant permanent intégré de grande puissance (PMSM) afin d'obtenir une puissance élevée et de faibles vibrations。 3、Le réglage de l'angle d'hélice est effectué et verrouillé automatiquement, précis et rapide。 4、Les deux disques diamantés sont entraînés par un servomoteur à courant alternatif, assurant une vitesse constante et de faibles vibrations。 5、Avec un dispositif d'alignement manuel fourni pour la correspondance des fils prédécoupés, elle convient à la fabrication par lots。 6、Un système d'équilibrage dynamique et un dispositif d'alignement automatique en ligne peuvent être fournis en option par l'utilisateur。 7、Un couvercle entièrement fermé et un extracteur de brouillard d'huile sont fournis avec la machine pour améliorer l'environnement de travail。
