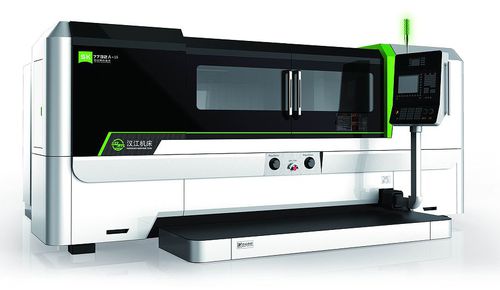

Rectifieuse cylindrique SK7732A×15

pour pièces à usinerCNC

Cette machine est utilisée pour le meulage de diverses vis cylindriques (ZA, ZN, ZI, ZK, ZC1), et peut également être utilisée pour le meulage de vis trapézoïdales。 【NC configuration du système】 1、SIEMENS 828D system, contrôlant 5 axes NC, dont 3 dans un gang 2、Axe Z : déplacement longitudinal de la table (avec échelle de réseau) boucle fermée complète Axe X : avance transversale de la tête de la roue (avec échelle graduée) boucle complète Axe C : rotation de la broche de travail (avec encodeur angulaire) boucle fermée complète Axe V : avance verticale du coulisseau de dressage Axe W : avance horizontale du curseur de l'habilleuse 【Précision de travail】 Vis cylindriques : lorsque le début du filetage est égal à 1-2, la précision peut atteindre le niveau 5 lorsque le début du filetage est≥3, la précision peut atteindre le grade 6。 Vis trapézoïdales : La précision peut atteindre la classe 6 【Technical characteristics】 1、Le dressage des roues est effectué par deux disques diamantés se déplaçant simultanément 2、La broche de la roue est entraînée par un servomoteur à courant alternatif, et la vitesse peut être réglée en continu 3、Le réglage de l'angle d'hélice est effectué et verrouillé manuellement 4、Un servomoteur à courant alternatif entraîne directement les deux disques diamantés, ce qui garantit une vitesse constante et de faibles vibrations 5、Un système d'équilibrage dynamique et un dispositif d'alignement automatique en ligne sont disponibles en tant qu'accessoires optionnels au choix des utilisateurs 6、Un boîtier entièrement fermé et un extracteur de brouillard d'huile sont fournis avec la machine pour purifier l'environnement de travail
