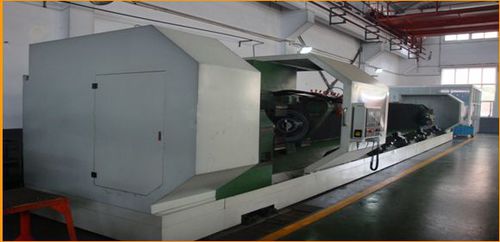

Machine à tourbillonner pour vis à billes HJ092×80

La machine est conçue pour usiner des vis à billes et des vis Acme, en mesure d'usiner des diamètres inférieurs à 100m mais supérieurs à leur spécification en les faisant passer par l'alésage de la broche de travail。 【NC configuration du système】 【Précision de travail】 La précision des vis à billes usinées est de l'ordre de P5 La précision de la vis Acme usinée est jusqu'au grade 8 【Technical characteristics】 (Caractéristiques techniques) 1、Le banc est fait de fonte qualifiée à haute résistance 2、La broche de l'outil est supportée par des roulements, et sa rotation est entraînée par un moteur à courant alternatif régulé par un convertisseur de fréquence, de sorte qu'elle fonctionne à une vitesse périphérique constante 3、La broche de travail est entraînée par un servomoteur à courant alternatif capable de s'auto-indexer. Un codeur angulaire précis est monté à l'extrémité de la broche, servant d'élément de référence pour la rotation et l'indexation 4、Le chariot de coupe peut se déplacer transversalement, et chaque mouvement est entraîné par un servomoteur à courant alternatif, entraînant une vis à billes de précision pour réaliser une avance et un recul rapides, une alimentation périodique et une compensation automatique pour le diamètre du pas de la tâche。 5、La dureté des flancs de filets ne peut pas être diminuée en raison du fraisage dur 6、Le coût d'usinage peut être réduit par l'utilisation de plaquettes CBN montables et indexables 7、La zone d'usinage est refroidie par de l'air comprimé, ce qui permet d'éliminer la pollution causée par le liquide de refroidissement
