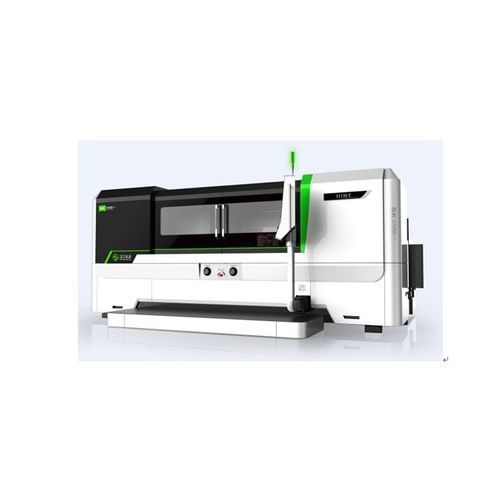

Rectifieuse pour vis à billes SK series

CNC5 axes

La machine est principalement utilisée pour le meulage de vis à filets Whitworth et Acme et de vis à billes avec une grande précision。 【NC configuration du système】 1、Equipée d'un système CNC SIEMENS 828D, la machine est contrôlée par cinq axes programmables dont trois synchrones。 2、No. d'axes programmables Axe Z : déplacement longitudinal de la table (avec échelle de réseau) pleine boucle fermée Axe X : Avance transversale de la tête de la roue Axe C : Rotation de la broche de travail (avec encodeur angulaire) boucle fermée complète Axe V : Avance verticale du coulisseau de dressage Axe W : Avance horizontale du curseur de la commode Parmi les axes NC ci-dessus, l'axe C et l'axe Z sont liés pour effectuer le mouvement du fil；Le dressage de la roue est effectué par un rouleau diamanté formé；Deux volants électriques peuvent contrôler chaque axe NC à la main。 【Précision de travail】 1、vis de boule:P2 GB/T17587.3-1998 （ISO3408-3:2006）, mesuré en état dynamique 2、Acme vis：P6 (JB2886-1992) 【Technical characteristics】 1、Emploi d'une broche de roue montée à l'arrière et soutenue par des paliers hydrostatiques， la surface de la pièce à usiner s'améliore considérablement。 2、La structure optimisée de la tête de travail permet de doubler la vitesse de la broche de travail, ce qui améliore considérablement l'efficacité de la machine。 3、Le dresseur de meule CNC optimisé peut dresser la meule en différents profils requis 4、Le refroidisseur d'huile, le système de refroidissement puissant et à haut débit et le système de double filtrage garantissent ensemble une influence minimale de la température dans le processus de meulage。 5、Avec le logiciel de meulage intelligent en conversation interactive homme-ordinateur, le dressage et le meulage des meules peuvent être effectués de manière pratique et précise。
