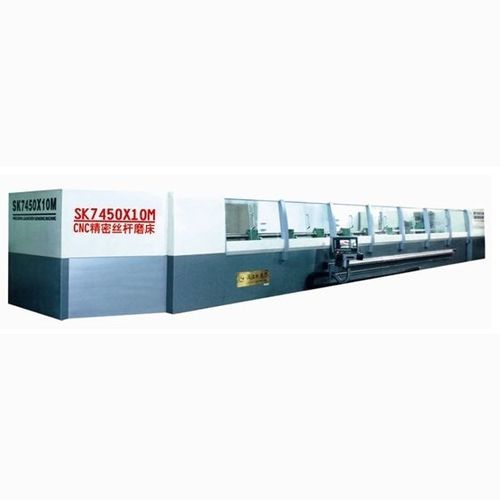

Rectifieuse pour vis à billes SK7450×100

CNC5 axes

Cette machine est principalement utilisée pour la rectification de vis à filets Whitworth et Acme et de vis à billes 【NC configuration du système】 1、Equipée d'un système CNC SIEMENS 828D, la machine est contrôlée par cinq axes programmables dont trois synchrones。 2、No. d'axes programmables Axe Z : Avance longitudinale de la tête de roue (avec échelle de réseau) boucle fermée complète Axe X : Avance transversale de la tête de roue Axe C : Rotation de la broche de travail (avec encodeur angulaire) boucle fermée complète Axe V : Avance verticale du coulisseau de dressage Axe W : avance horizontale du curseur de la commode Parmi les axes NC ci-dessus, l'axe C et l'axe Z sont liés pour effectuer le mouvement du fil；Le dressage de la roue est effectué par un rouleau diamanté formé；Deux volants électriques peuvent contrôler chaque axe NC à la main。 【Précision de travail】 Conformément à la norme chinoise concernée, l'erreur de pas d'une vis dont le pas n'est pas supérieur à 6 mm est sûrement inférieure aux suiveurs： V2πp 0.006mm；V300p 0.012mm；ep 0.092mm；Vup 0.060mm Erreur de diamètre du pas sur une rotation de 360 degrés 0,005mm Erreur de diamètre primitif sur toute la longueur du filet 0,090mm Rugosité Ra 0.32μm 【Technical characteristics】 1、Emploi d'une broche de roue montée à l'arrière et soutenue par des paliers hydrostatiques, la surface de la pièce à usiner s'améliore considérablement。 2、La structure optimisée de la tête de travail permet de doubler la vitesse de la broche de travail, ce qui améliore considérablement l'efficacité de la machine。 3、Le dresseur de meule CNC optimisé peut dresser la meule en différents profils requis 4、Le refroidisseur d'huile, le système de refroidissement puissant et à haut débit et le système de double filtrage garantissent ensemble une influence minimale de la température dans le processus de meulage。
