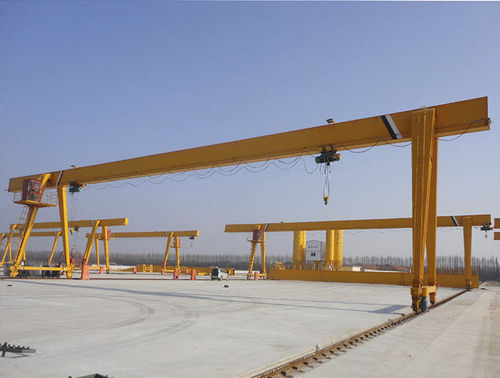

Portique sur rail

légermonopoutre

Le portique monopoutre est un type courant de portique utilisé à l'intérieur ou à l'extérieur, et c'est également une solution idéale pour la manutention de matériaux légers et moyens. NANTE peut proposer différents types de portiques monopoutres tels que les portiques à poutre caisson, à poutre treillis, à poutre en L, avec un palan à faible hauteur, un palan à salle standard (monorail), pour répondre à diverses applications avec les caractéristiques suivantes : conception compacte, poids propre léger, faible niveau de bruit, facilité d'installation et de maintenance. Caractéristiques 1） - Conforme aux codes de conception internationaux, tels que FEM, CMAA, EN ISO. 2） - Peut être équipé d'un palan à faible hauteur de chute ou d'un palan de salle standard. 3） - La poutre est compacte, de faible poids propre et soudée en S355, les spécifications de soudage sont conformes à ISO 15614, AWS D14.1, la déflexion peut être de 1/700 ~ 1/1000, MT ou PT est requis pour le soudage d'angle et UT est requis pour le soudage des joints. 4） - Le chariot d'extrémité peut être à arbre creux ou à engrenage ouvert, la roue est fabriquée en acier allié avec un traitement thermique approprié. 5） - Moteur à engrenages de marque avec IP55, classe d'isolation F, énergie IE3 6） - rendement énergétique IE3, protection contre la surchauffe, barre de déverrouillage manuelle et frein électromagnétique. Le moteur est contrôlé par un onduleur pour un fonctionnement en douceur. 7） - La conception du panneau de commande est conforme à la norme IEC et est installée dans un boîtier IP55 avec une prise pour faciliter l'installation. 8） - Système de festons à double ligne galvanisée avec câble plat, une ligne pour l'alimentation du palan et la transmission des signaux, une ligne pour le mouvement du chariot de commande suspendu. 9） - SA2.5 Surface prétraitée par sablage selon ISO8501-1 ; système de peinture C3-C5 selon ISO 12944-5
