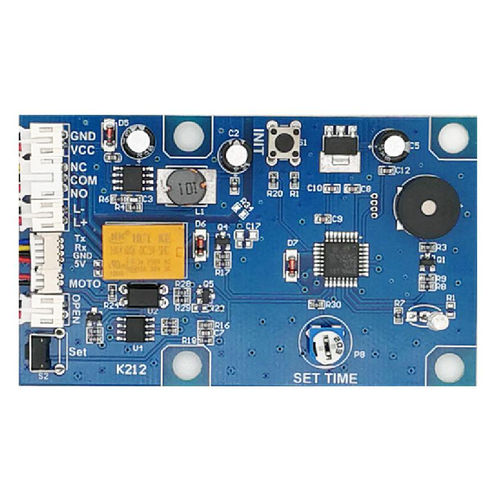

Carte électronique K212

GROW K212 Commission de contrôle des empreintes digitales Classification Commission de contrôle des empreintes digitales Alimentation électrique DC8--30V Mode veille actuel 40mA Capacité en matière d'empreintes digitales 200 Sortie ±DC5V,300mA Utilisation de l'interface P1：Power supply，Input voltage : DC8--30V，Input courant : 0,3A P2：Relay sortie P3：Active Signal d'ouverture door，Voltage DC12V(Input) P4：Fingerprint module(Input) P5：Micro-motor(Output) P6：Button pour l'ouverture de la porte, le signal de fermeture (Input) Résistance réglable : Réglage de l'heure de fermeture du relais Paramètres techniques -L'alimentation électrique : DC8--30V, -Mode de veille actuel : 40mA -Capacité de traitement des empreintes digitales : 200 -Sortie d'interface du moteur : ±DC5V,300mA -Sortie d'interface du relais : 3A Instruction d'opération 1. Le système est en état de marche, le témoin lumineux (LED) clignote lentement. 2. Appuyez sur la touche SET, le système est en état d'enregistrement et le voyant clignote rapidement. 3. L'empreinte digitale peut être enregistrée en continu lorsque le système est en état de registre ; s'il n'est pas nécessaire d'ajouter d'autres empreintes digitales, quittez le système après avoir attendu 5 secondes ou en appuyant sur le bouton SET ; 4. Lorsque vous revenez aux réglages par défaut, appuyez sur le bouton RESET jusqu'à ce que vous entendiez "Di", relâchez le bouton, entendre "Di" un long bip signifie que l'opération a réussi ; 5. Empreinte digitale vérifiée ou le bouton d'ouverture de la porte fermé, le relais actionné, le temps du relais peut être réglé par une résistance réglable, temps de réglage : 0,5-9 secondes ; interface moteur sortie DC5V et maintenir 0,5 secondes ; arrêt 5 secondes, puis tension moins sortie et maintenir 0,5 secondes.
