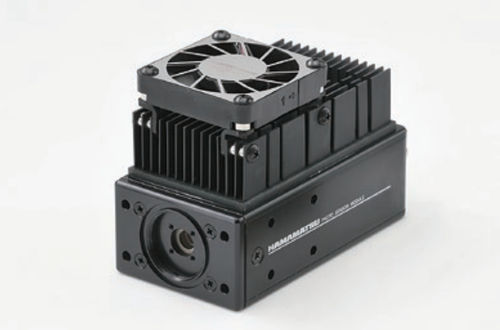

Compteur de photons H16721-50

d'impulsionsindustrielà grande vitesse

La série H16721 est un dispositif de tête de comptage de photons contenant un tube photomultiplicateur à boîtier métallique doté d'une photocathode GaAsP/GaAs et d'un refroidisseur thermoélectrique. Le refroidisseur thermoélectrique réduit le bruit thermique généré par la photocathode qui offre également un rendement quantique élevé, ce qui permet d'effectuer des mesures avec un bon rapport S/B, même à des niveaux de luminosité très faibles. Le H16721-50 est sensible sur une large gamme spectrale allant de 380 nm à 900 nm. Le tube photomultiplicateur est maintenu à une température constante en contrôlant la sortie d'une thermistance installée près du tube photomultiplicateur et en régulant le courant du refroidisseur thermoélectrique. Caractéristiques techniques - Forme de la zone de la photocathode : ronde - Taille de la zone de la photocathode : Dia.5 mm - Longueur d'onde (courte) : 380 nm - Longueur d'onde (longue) : 900 nm - Longueur d'onde (pic) : 730 nm - Dimensions (L x H x P) : 56 mm x 36 mm x 104 mm - Tension d'entrée : +4,5 V à +5,5 V - Tension d'entrée max. Tension d'entrée : +6 V - Courant d'entrée max. Courant d'entrée : 50 mA - Sensibilité de comptage à 500 nm Typ. : 2.6 x 105 s-1・pW-1 - Sensibilité de comptage à 600 nm Typ. : 4.5 x 105 s-1・pW-1 - Sensibilité de comptage à 700 nm Typ. : 5.1 x 105 s-1・pW-1 - Sensibilité de comptage à 800 nm Typ. : 4.8 x 105 s-1・pW-1 - Linéarité du comptage : 1.5 x 106 s-1 - Comptage de l'obscurité typique : 125 s-1 - Comptage d'obscurité maximum : 375 s-1 - Résolution de la paire d'impulsions : 70 ns - Largeur d'impulsion de sortie : 30 ns - Hauteur d'impulsion de sortie min. 3 V - Hauteur d'impulsion de sortie typique : 3,6 V - Résistance de charge recommandée : 50 Ω - Logique de sortie du signal : Logique positive - Température ambiante de fonctionnement : +5 ℃ à +35 ℃ - Température de stockage : -20 ℃ à +50 ℃ - Poids : 395 g
